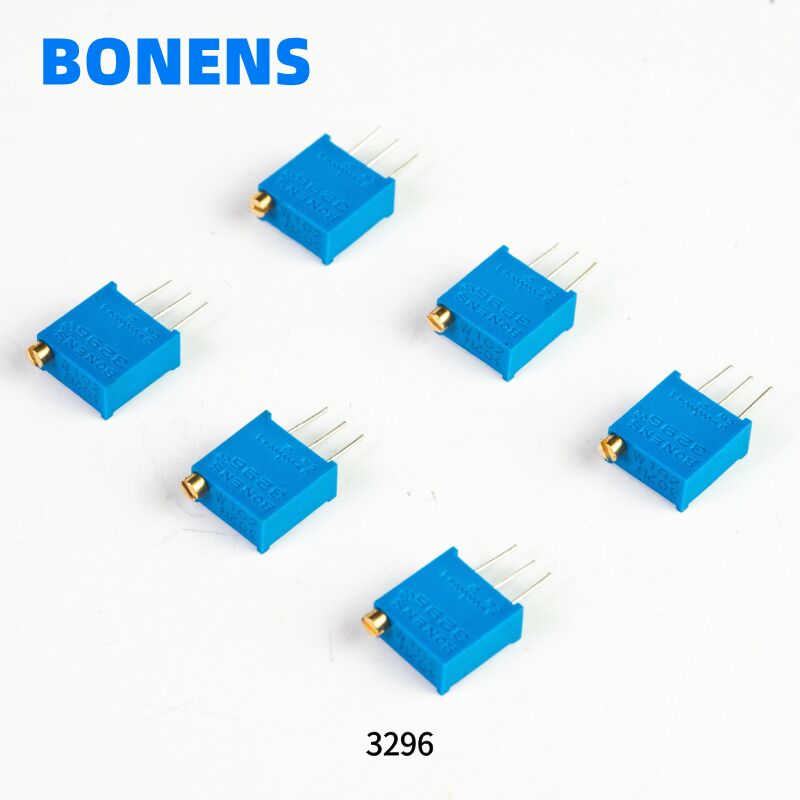

Potenciómetro Recortador Multivuelta Serie 3296 0.5W Resistencia Ajustable Rango de 10 Ohm a 5M Ohm
Potenciómetro Recortador Multivuelta Serie 3296 0.5W Resistencia Ajustable Rango de 10 Ohm a 5M Ohm
Key Attributes
Nombre de la marca:BONENS
Model Number:Las series 3296
Place of Origin:Sichuan, China
Standard Packaging:Embalaje de cartón
Product Summary
Potenciómetro de ajuste multivuelta serie 3296 Potenciómetro de ajuste fino de precisión con potencia nominal de 0,5 W para aplicaciones industriales Descripción general del producto El potenciómetro de ajuste fino de precisión de esmalte de vidrio multivuelta serie 3296 es una resistencia ajustable ...
Detalles del producto
Resaltar:
Potencia nominal de 0
,5 W.
,Multivuelta Alta Precisión
Range Of Nominal Resistance:
10Ω ~ 5mΩ
Resistance Tolerance:
± 10%
Terminal Resistance:
≤ ± 1%R o 2Ω
Contact Resistance Variation (CRV):
≤ ± 1%R o 3Ω
Insulation Resistance:
≥ 1GΩ (100V CA)
Withstand Voltage:
640V (valor máximo de CC o CA)
Effective Electrical Travel:
≥ 70% del desplazamiento mecánico
Rated Power:
0.5 W (máximo 300 V)
Temperature Range:
-55°C~+125°C
TCR:
± 250 × 10-6/°C
Collision (390m/s2, 4000 Times):
ΔR ≤ ± 1%R
Vibration (10-500hz, 0.75mm, 6h):
DR≤±1%R, ΔUab/Uac≤±2%R, ruptura eléctrica≤100μS
Temperature Variation (-55°C/30min, +125°C/30min, 5 Cycles):
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero.
Climate Category (iec68-2-2):
ΔR≤± (5%R+0,1Ω),Resistencia de aislamiento ≥100MΩ
Electrical Endurance (0.5w, 1000h):
DRA ≤ ± (5%R+0,1Ω), CRV ≤ ± 3%R o 5Ω
Mechanical Endurance (200 Cycles):
DRA ≤ ± (10%R+0,5Ω), CRV ≤ ± 3%R o 5Ω
Steady Damp Heat (iec68-2-3, Ca, 96h):
ΔR≤± (5%R+0,1Ω), resistencia al aislamiento ≥100MΩ
Total Mechanical Travel:
28 ± 2 vueltas
Starting Torque:
≤ 25 mN.m.
Standard Package 1:
50 piezas por tubo ((3296W,3296Y)
Standard Package:
40 piezas por tubo ((3296X,3296Z,3296P)
Resistance Range:
10 ohmios a 5M
Rated Power:
0,5w
Total Mechanical Travel:
28±2 vueltas
Temperature Range:
-55°C a +125°C
TCR:
± 250 ppm/°C
Withstand Voltage:
640 VCC CA
Application:
Automatización Industrial
Descripción de producto
Especificaciones y Características Detalladas
Potenciómetro de ajuste multivuelta serie 3296
Potenciómetro de ajuste fino de precisión con potencia nominal de 0,5 W para aplicaciones industriales
Descripción general del producto
El potenciómetro de ajuste fino de precisión de esmalte de vidrio multivuelta serie 3296 es una resistencia ajustable diseñada para aplicaciones de precisión que requieren alta precisión y fiabilidad.
Descripción del producto
El potenciómetro multivuelta 3296W ofrece una precisión de ajuste de los estándares del 5% y 10%, con un rango de resistencia de 10Ω a 5MΩ. Con una carrera mecánica total de 28±2 vueltas, este es uno de los potenciómetros multivuelta más utilizados en aplicaciones industriales.
La serie 3296 incluye varios modelos con diferentes especificaciones y empaquetados: 3296W, 3296X, 3296P, 3296Y y 3296Z.
Características del producto
El potenciómetro de ajuste preestablecido multivuelta de esmalte de vidrio 3296 ofrece alta precisión, excelente fiabilidad y larga vida útil. Presenta alta resolución y es ideal para ajustar la ganancia de señal y la linealidad en circuitos de precisión.
Dimensiones del producto
Parámetros de especificación
Características eléctricas
| Rango de resistencia nominal | 10Ω~5MΩ |
| Tolerancia de resistencia | ±10% |
| Resistencia de terminal | ≤±1%R o 2Ω |
| Variación de resistencia de contacto (CRV) | ≤±1%R o 3Ω |
| Resistencia de aislamiento | ≥ 1GΩ (100V CA) |
| Tensión de resistencia | 640V (valor pico CC o CA) |
| Recorrido eléctrico efectivo | ≥70% del recorrido mecánico |
Características ambientales
| Potencia nominal | 0,5W (300V máx.) |
| Rango de temperatura | -55°C~+125°C |
| TCR | ±250×10⁻⁶/°C |
| Colisión (390m/S², 4000 veces) | ΔR≤±1%R |
| Vibración (10-500HZ, 0,75mm, 6h) | ΔR≤±1%R, ΔUab/Uac≤±2%R, corte eléctrico≤100μS |
| Variación de temperatura (-55°C/30min, +125°C/30min, 5 ciclos) | ΔR≤±2%R, ΔUab/Uac≤±2%R |
| Categoría climática (IEC68-2-2) | ΔR≤±(5%R+0,1Ω), Resistencia de aislamiento≥100MΩ |
| Duración eléctrica (0,5W, 1000h) | ΔR≤±(5%R+0,1Ω), CRV≤±3%R o 5Ω |
| Duración mecánica (200 ciclos) | ΔR≤±(10%R+0,5Ω), CRV≤±3%R o 5Ω |
| Calor húmedo constante (IEC68-2-3, Ca, 96h) | ΔR≤±(5%R+0,1Ω), Resistencia de aislamiento≥100MΩ |
Características físicas
| Recorrido mecánico total | 28±2 vueltas |
| Par de arranque | ≤25mN.m |
| Paquete estándar | 50 uds/tubo (3296W, 3296Y) 40 uds/tubo (3296X, 3296Z, 3296P) |
Áreas de aplicación
Este tipo de potenciómetro se utiliza principalmente en sistemas de control industrial, equipos de comunicación, instrumentos de precisión, electrónica automotriz, paneles LCD, fuentes de alimentación conmutadas y campos relacionados.
Catálogo de productos
Los potenciómetros de preajuste de esmalte de vidrio están disponibles en dos tipos: potenciómetros de microajuste multivuelta y potenciómetros de microajuste de una sola vuelta. Los potenciómetros de preajuste de esmalte de vidrio metálico multivuelta incluyen las series 3296, 3266, 3006 y 3299. Los potenciómetros de microajuste de una sola vuelta incluyen las series 3323, 3329, 3362, 3386 y 3360.
Exhibición de fábrica
Somos una fábrica con muchos años de experiencia en producción, dedicada a proporcionar a los clientes productos y servicios de alta calidad. Contamos con equipos de producción avanzados y un equipo profesional de investigación y desarrollo, que puede proporcionar capacidad suficiente y aceptar pedidos personalizados OEM y ODM.
La calidad de nuestros productos ha sido ampliamente reconocida por los clientes, y nuestro servicio postventa también ha sido muy elogiado. Con muchos años de experiencia en producción, hemos brindado servicios y cooperación a muchos clientes de renombre. Damos la bienvenida a amigos de todo el mundo para discutir la cooperación, y proporcionaremos el mejor servicio y productos para devolver la confianza y el apoyo de los clientes.
Siempre nos adherimos a la filosofía empresarial de "la calidad primero, el cliente primero", mejoramos constantemente nuestra propia calidad y nivel de servicio, y brindamos mejores productos y servicios a los clientes. Esperamos su cooperación y crear juntos un futuro mejor.
Preguntas frecuentes
¿Quiénes somos?
Tenemos nuestra sede en Sichuan, China, desde 2005. Nuestra distribución de ventas incluye: Mercado nacional (70,00%), Europa occidental (8,00%), América del Norte (5,00%), Asia meridional (3,00%), Asia oriental (3,00%), América del Sur (2,00%), Europa meridional (2,00%), Europa oriental (2,00%), Oriente Medio (2,00%), Sudeste asiático (2,00%) y Oceanía (1,00%). Nuestra oficina emplea aproximadamente a 51-100 personas.
¿Cómo podemos garantizar la calidad?
- Proporcionar siempre una muestra de preproducción antes de la producción en masa
- Realizar siempre una inspección final antes del envío
¿Qué nos puede comprar?
Potenciómetros, Resistencias, Filtros EMI, Perillas, Interruptores
¿Por qué debería comprarnos a nosotros en lugar de a otros proveedores?
Nuestra empresa se fundó en 2005 y se especializa en el desarrollo y la fabricación de diferentes tipos de potenciómetros, filtros de ruido de CA/CC y resistencias de potencia cerámicas. Somos un fabricante profesional que garantiza alta calidad, los mejores servicios y precios competitivos.
¿Qué servicios podemos ofrecer?
Términos de entrega aceptados: FOB, CFR, CIF, EXW, FCA
Moneda de pago aceptada: USD, EUR, CNY
Tipo de pago aceptado: T/T, L/C, , Western Union, Efectivo
Idiomas hablados: Inglés, Chino
