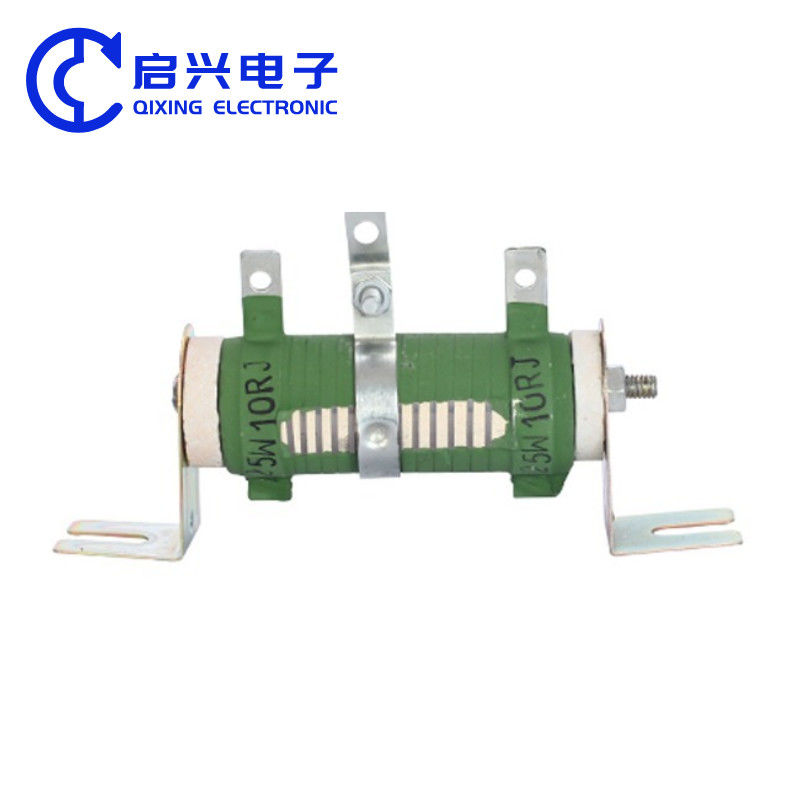

Resistencias Bobinadas Ajustables 5w 10rj Resistencia Cerámica de Alta Potencia
Características del producto:
Resistencia bobinada RX20, recubrimiento aislante superficial resistente a altas temperaturas, con alta potencia, fuerte resistencia a sobrecargas, alta resistencia al voltaje (se refiere al voltaje entre el electrodo y el soporte de montaje).
Especificaciones:
| Rango de potencia |
10W-10000W. |
| Rango de voltaje- |
0.5KV-10KV. |
| Rango de resistencia |
1R-1KR. |
| Presión- |
AC2500V / 1min50Hz. |
| Clasificación IP |
IP00. |
| Temperatura nominal- |
375 °C, a corto plazo / repetido 40% ED. |
| Constante de tiempo de equilibrio térmico |
τ = 200s. |
| Ventajas |
Alto voltaje. |
| Embalaje-- |
embalaje en cartón. |
| Desventajas |
baja resistencia a los golpes |
Aplicaciones:
cargas simuladas, equipos de descarga, industria industrial/automatización
Tamaño del producto:
Tabla de tamaño del producto:
| especificación |
potencia
(W)
|
L1±2 |
L2±2 |
L3±3 |
D±2 |
H±2 |
H1±2 |
B±0.5 |
N±0.5 |
T±0.2 |
Φd±0.2 |
Rango de resistencia
(Ω)
|
peso
(G)
|
| RX20 |
10W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
20W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
30W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
40W |
85 |
105 |
125 |
20 |
20 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
90 |
| |
50W |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
100 |
| |
60W |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
100 |
| |
75W |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
180 |
| |
80W |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
180 |
| |
100W |
170 |
200 |
225 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
230 |
| |
150W |
215 |
245 |
270 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
300 |
| |
200W |
267 |
295 |
322 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
390 |
| |
300W |
267 |
290 |
317 |
40 |
40 |
86 |
7 |
10 |
1.5 |
6.3 |
0.1~2K |
550 |
| |
400W |
330 |
353 |
380 |
40 |
40 |
86 |
7 |
10 |
1.5 |
6.3 |
0.1~2K |
690 |
| |
500W |
330 |
348 |
364 |
50 |
50 |
102 |
7.5 |
9 |
1.5 |
6.3 |
0.1~5K |
850 |
| |
800W |
430 |
448 |
464 |
50 |
50 |
102 |
7.5 |
9 |
1.5 |
6.3 |
0.1~5K |
1900 |
| |
1000W |
430 |
455 |
480 |
60 |
60 |
118 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
2250 |
| |
1500W |
430 |
460 |
492 |
70 |
70 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
2650 |
| |
2000W |
430 |
460 |
492 |
80 |
80 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
3000 |
| |
2500W |
500 |
530 |
562 |
70 |
70 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
3500 |
| |
3000W |
430 |
460 |
490 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4000 |
| |
3500W |
430 |
460 |
490 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4000 |
| |
4000W |
500 |
530 |
560 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4650 |
| |
5000W |
600 |
630 |
660 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
5600 |
| |
6000W |
600 |
630 |
660 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
5600 |
*Nota: El tamaño es solo de referencia, el tamaño y la selección específicos deben consultarse. Desviación admisible del valor de resistencia (%): ±5% ±10%, voltaje de resistencia (V): 3000.
Código de identificación del producto terminado:
| RX20 |
50 |
10R |
J |
| Categoría de producto |
Potencia nominal |
Valor de resistencia |
precisión |
| Serie RX20 |
50=50W
100=100W
|
R1=0.1Ω
100R=100Ω
|
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
|
Observaciones: RX20 50W 10Ω ±5%, Modelo: RX20-50-10RJ; Baja inductancia, agregue la letra N al número de modelo, por ejemplo: N RX20-50-10RJ
Recomendaciones de uso de resistencias
Se recomienda dejar un margen de potencia de 1.5 veces en el uso de la resistencia en el circuito, por ejemplo, si el voltaje del circuito es 100V, la corriente 0.01A, la potencia calculada: P = 100 * 0.01 = 1W, en este momento la resistencia no puede usar 1W, calcule 1 * 1.5 = 1.5W, no hay resistencia de 1.5W por lo que necesita usar resistencia de 2W.
