Detalles del producto
Lugar de origen: Sichuan, China
Nombre de la marca: BONENS
Número de modelo: RX24 50W6RHID
Pago y términos de envío
Detalles de empaquetado: Embalaje de cartón
Número de modelo: |
RX24 |
Nombre de la marca: |
BONENS |
potencia nominal: |
5W ~ 50W |
Gama del voltaje de funcionamiento: |
El valor de las emisiones de CO2 |
Rango de resistencia nominal: |
0.1Ω~10KΩ |
El máximo soporta voltaje: |
3000v |
Rango de deriva de temperatura: |
≤ 400 ppm/°C |
Gama de temperaturas de trabajo: |
-55°C+275°C |
Número de modelo: |
RX24 |
Nombre de la marca: |
BONENS |
potencia nominal: |
5W ~ 50W |
Gama del voltaje de funcionamiento: |
El valor de las emisiones de CO2 |
Rango de resistencia nominal: |
0.1Ω~10KΩ |
El máximo soporta voltaje: |
3000v |
Rango de deriva de temperatura: |
≤ 400 ppm/°C |
Gama de temperaturas de trabajo: |
-55°C+275°C |
nombre del producto名称

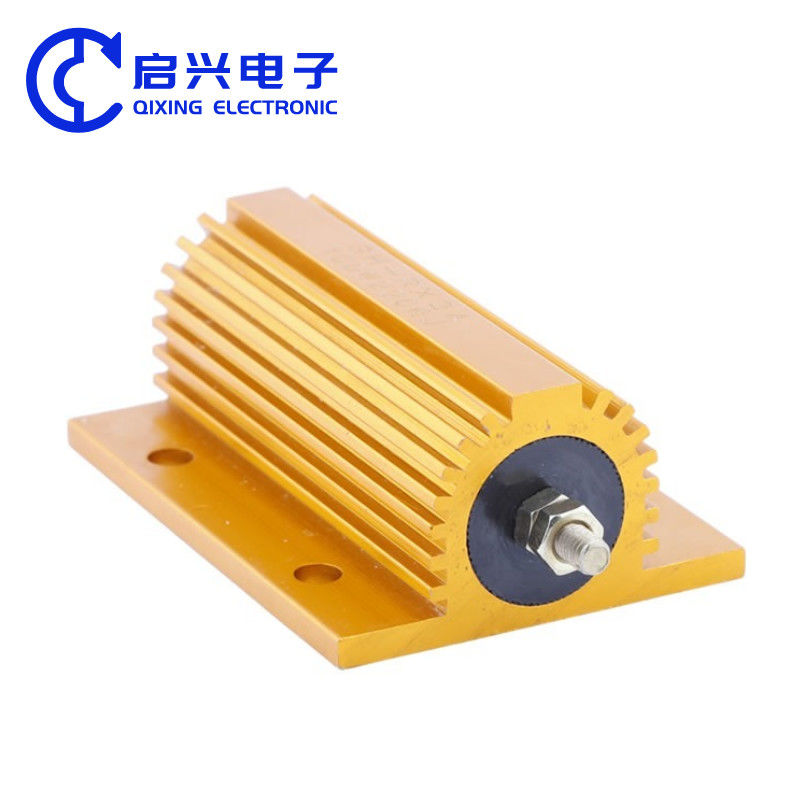

Resistencia de carcasa de aluminio dorado de alta potencia
Descripción del producto描述
La superficie de la resistencia de carcasa de aluminio dorado tiene una ranura de disipación de calor, tamaño pequeño, gran potencia, resistencia a altas temperaturas, gran capacidad de sobrecarga, resistencia a la intemperie, alta precisión, baja resistencia inductiva estándar, alta estabilidad, arquitectura fuerte y su flexibilidad es buena. para múltiples opciones de combinación, lo que favorece la protección mecánica y la fácil instalación y uso.
Características
1. Tamaño pequeño y alta potencia
2. Estructura robusta y alta estabilidad;
3. Carcasa de aluminio para disipación de calor, adecuada para la instalación de paneles de disipación de calor.
4. Moldeo por compresión de película de cobre y silicio, buen rendimiento de aislamiento;
5. Cumple con los requisitos RoHS/sin plomo
Aplicación del producto
Campo de aplicación de resistencias de carcasa de aluminio dorado de alta potencia: ampliamente utilizadas en las industrias de suministro de energía, convertidores de frecuencia, ascensores, audio de escenario y equipos de alta gama.
Dimensiones尺寸
| Estilo | Unidad de dimensiones: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0,3 | S±1 | Alto±0,5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44,5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55,5 | 25 |
Especificaciones técnicas技术说明
| Estilo | Potencia nominal | Rango de resistencia (Ω) | voltaje máximo de trabajo (V) | Área de la placa de disipación de calor |
(gramo) |
||||
| Con placa de disipación de calor | Sin placa de disipación de calor | kal | NKAL (no inductivo) |
kal | NKAL (no inductivo) |
área de superficie (cm²) |
espesor (mm) |
||
| RXG24 10w | 10 | 8 | 0,02-6K | 0,03-2,3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0,012-15K | 0,02-5,5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0,01-40K | 0,02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0,1-3,0K | 0,1-3,0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0,4-50K | 0,12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0,6-80K | 0,15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0,6-90K | 0,15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Curva de reducción de potencia y curva de aumento de temperatura功率衰减曲线和升温曲线
Curva de reducción de potencia Curva de aumento de temperatura
Características de rendimiento主要参数
| 项目Elementos | 标准值Estándar | 测试方法Métodos de prueba |
| 短时间过负荷 Sobrecarga de corto tiempo |
±1% | 2.5倍额定功率/5秒 2,5 veces potencia/5 segundos |
| 温度系数 Coeficiente de temperatura |
±200 ppm/℃ | 实验温度:室温+100℃ Temperatura de prueba: temperatura interior 100℃ |
| 耐热性 Resistencia al calor de soldadura |
±1% | 焊锡温度:350±10℃,Título:3秒 Temperatura de soldadura: 350 ± 10℃, tiempo: 3 segundos |
| 耐电压 Voltaje que soporta dieléctrico |
无烧毁或绝缘性破坏 Sin averías ni descargas eléctricas |
施加直流电压500V持续1分钟 500 V durante 60 segundos |
| 耐湿负荷 Vida de carga de humedad |
±0,5% | 温度:40±2℃,相对湿度:90-95%,1倍额定工作电压 时间1000小时(1.5小时开0,5小时关)Tensión nominal 1,5 horas encendido, 0,5 horas apagado a 40 ± 2℃,90-95&RH durante 1000h |
| 负荷寿命 Vida de carga |
±2,0% | 温度:25℃,1倍额定工作电压,时间1000小时 (1.5小时开0,5小时关)Tensión nominal 1,5 h encendido, 0,5 h APAGADO a las 25℃durante 1000 horas |
| 可焊锡性 Soldabilidad |
吃锡面积95%以上 Al menos 95% de cobertura |
焊锡温度:235±5℃,Título:2±0,5秒 235±5℃durante 2±0,5 segundos |
Especificación de tipo型号说明
Resistencia bobinada de carcasa de aluminio dorado de alta potenciaDescripción del modelo del producto
por ejemplo: RX24TM20W15RJ
| RXG24 | t | METRO | 20W | 15€ | j |
| 产品类别Estilo | 小分类 Pequeña clasificación |
安装方式 instalación |
功率 Fuerza |
成品阻值 Valor |
误差 Tolerancia |
| RXG24金黄色铝壳电阻 Resistencia dorada NKAL无感金黄色铝壳电阻 Resistencia dorada sin sentido |
T-单边安装孔式 Tipo de orificio de montaje de un solo lado en T |
METRO-端子式 Tipo de terminal M |
10W 25W 300W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
±1% G ±2% ±5% |
Empaquetado del producto
Catálogos de productos
nombre del producto名称
Resistencia HID de resistencia de carcasa de aluminio dorado de señal de giro LED automotriz
Descripción del producto描述
Resistencia de luz automotriz, resistencia LED, resistencia decodificadora HID, resistencia de caja de aluminio, resistencia de 50W
1. Utilizando cerámica resistente a altas temperaturas como matriz de resistencia, tiene un alto rendimiento de disipación de calor.
2. Seleccione un alambre de aleación de resistencia altamente estable, enróllelo de acuerdo con métodos de proceso rigurosos y suéldelo por puntos en dos o más terminales conductores, lo que hace que la resistencia tenga una fuerte resistencia al impacto y una alta estabilidad.El encapsulado de pintura no combustible proporciona una protección eficaz al cable de resistencia, mejorando así su vida útil;
3. Según los diferentes modelos de vehículos y las necesidades del cliente, ensamble fusibles de temperatura y bases de plástico en productos terminados.
Características
1. Las resistencias de ajuste de automóviles tienen las características de alta potencia, tamaño pequeño, baja temperatura y rendimiento estable;
2. Una sola resistencia puede alcanzar uno o más valores de resistencia;
3. La matriz de resistencia se puede seleccionar en diferentes formas, como circular, plana o cuadrada, según los diferentes modelos de vehículos y los requisitos del cliente.El alambre de bobinado de resistencia puede ser plano o redondo.Se puede enrollar corrugado: las bases de plástico se pueden instalar y ensamblar según los requisitos del cliente y se pueden personalizar con varios colores;
4. También se pueden equipar fusibles de temperatura con diferentes temperaturas y requisitos según el cliente.
Aplicación del producto
Ampliamente utilizado en diferentes marcas y tipos de automóviles (resistencia del ventilador del automóvil/resistencia del control de velocidad del ventilador/resistencia de la luz trasera del automóvil).
Dimensiones totales
| Dimensiones totales | |||||||||||||||||||
| modelo | Potencia nominal inferior a 250℃(W) con placa de disipación de calor | Dimensiones totales (mm) | peso (gramo) |
||||||||||||||||
| cuerpo de resistencia | Placa de disipación de calor estándar (aluminio) | ||||||||||||||||||
| amax | B | Lmáx | Hmáx. | C | 1 | L1 | METRO | norte | φ1 | φ2 | área de superficie (cm2) |
espesor (mm) |
|||||||
| RX24 | 5 | 155 | dieciséis | 36,5 | 8 | 8.5 | 11.4 | 12 | 4.4 | 1.5 | 1.5 | 2.2 | 415 | 1 | 3 | ||||
| 10 | 19.5 | 21 | 40,5 | 10 | 11.2 | 14 | dieciséis | 5 | 2 | 2 | 2.5 | 415 | 6 | ||||||
| 25 | 27 | 27 | 48.0 | 13 | 14.3 | 18.3 | 20 | 7 | 2 | 2 | 3.5 | 535 | 11 | ||||||
| 30 | 34 | 29 | 55.0 | 15.5 | 16.3 | 25 | 22 | 7.3 | 2 | 2 | 3.5 | 535 | 18 | ||||||
| 50 | 50 | 29 | 71 | 15.5 | 16.3 | 40 | 22 | 7.3 | 2 | 2 | 3.5 | 995 | 30 | ||||||
| RXG24 | 75 | 65,5 | 48 | 93,5 | 26 | 27 | 23,5 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 3 | 90 | ||||
| 100 | 98 | 48 | 126 | 26 | 27 | 35 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 160 | ||||||
| 150 | 130 | 48 | 158 | 26 | 27 | 52 | 37 | 11.5 | 3.5 | M3 | 4.4 | 995 | 240 | ||||||
| 200 | 92 | 73 | 132 | 45 | 46,5 | 35 | 58 | 21 | 5 | M6 | 5.5 | 3750 | 420 | ||||||
| 250 | 112 | 73 | 152 | 45 | 46,5 | 45 | 58 | 21 | 5 | M6 | 5.5 | 4765 | 480 | ||||||
| 300 | 130 | 73 | 170 | 45 | 46,5 | 51 | 58 | 21 | 5 | M6 | 5.5 | 5780 | 580 | ||||||
| 500 | 204 | 73 | 244 | 45 | 46,5 | 87 | 58 | 21 | 5 | M6 | 5.5 | 8500 | 970 | ||||||
Especificación
| modelo | potencia nominal (W) | Rango de resistencia (Ω) | Tolerancia de resistencia (%) |
coeficiente de temperatura (×10- 6/℃) |
voltaje de aislamiento (V) |
Tensión máxima de sobrecarga (V) |
|||||||||||||
| Con placa de disipación de calor | Sin placa de disipación de calor | ||||||||||||||||||
| RX24 | 5 | 3 | 0,012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0,010~1,5 KΩ | |||||||||||||||||
| 20 | 12.5 | 0,012~7,5 KΩ | |||||||||||||||||
| 30 | 15 | 0,012 ~ 10 KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0,012 ~ 20 KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0,012 ~ 24 KΩ | |||||||||||||||||
| 150 | 55 | 0,012 ~ 30 KΩ | |||||||||||||||||
| 200 | 55 | 0,012 ~ 36 KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Características de rendimiento主要参数
| 项目Artículos | Estándar | 测试方法Métodos de prueba |
| 短时间过负荷 Sobrecarga de corto tiempo |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻值并计算每度的阳值变化率 Para aumentar el voltaje de 10 veces la potencia nominal o la resistencia más alta y la tasa de cambio de resistencia de cada cálculo |
| 温度系数 Coeficiente de temperatura |
±300 ppm/℃ | Temperatura ambiente: temperatura +100℃ Temperatura de prueba;temperatura interior 100 ℃ |
| 耐热性 Resistencia al calor de soldadura |
△R≤±(1%R0+0,05Ω) | Temperatura:350±10℃, Temperatura:3秒 Temperatura de soldadura: 350 ± 10 ℃, tiempo: 3 segundos |
| 温度循环 Ciclos de temperatura |
△R≤±(5%R0+0,05Ω) | 在-55℃时放置30分钟然后在+25℃时放置10 .15分钟,然后 再在+275℃时放置30分钟,然后再在+25℃时放置10-15分钟,共循环5次 En 55 DEG C cuando se coloca durante 30 minutos y luego a +25 C se coloca de 10 a 15 minutos, y luego a +275 DEG C cuando se coloca durante 30 minutos, y luego a + 25 C se coloca de 10 a 15 minutos, un total de 5 ciclos |
| 耐湿负荷 Vida de carga de humedad |
△R≤±(5%R0+0,05Ω) | Temperatura:40±2℃,相对湿度:90-95%,1倍额定工作电压,时间 1000小时(1,5小时开0,5小时关) Tensión nominal 1,5 horas encendida, 0,5 horas apagada a 40 ± 2 ℃, 90-95 y humedad relativa durante 1000 horas |
| 耐温负荷寿命 Vida de carga de resistencia a la temperatura |
△R≤±(5%R0+0,05Ω) | 在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者) 共1000小时(通1.5小时,断0.5小时) En la caja de temperatura y humedad constante de 70 más o menos 2 grados C se aplica el voltaje nominal, o el voltaje de trabajo máximo (el que sea menor) un total de 1000 horas (1,5 horas, 0,5 horas) |
| 可焊锡性 Soldabilidad |
吃锡面积95%以上 Al menos 95% de cobertura |
Temperatura: 245 ± 3 ℃, temperatura: 2 ± 0,5 秒 245 ± 3 ℃ durante 2-3 segundos |
| 断续过负荷 Sobrecarga intermitente |
△R≤±(1%R0+0,05Ω) | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒, 10000+200次 4 veces el voltaje nominal o el voltaje máximo de carga intermitente (lo que sea menor) para probar un segundo, deténgase 25 segundos. Bucle 10000+200 veces |
| 引出端强度 Resistencia a la tracción terminal |
△R±(2%R0+0,1Ω) | 拉力10N Tensión 10N |
| 耐燃性 Resistencia al fuego |
不可有明显火焰 No hay fuego evidente. |
分别按5,10,16倍功率加交流负荷5分钟 Respectivamente, según 5, 10,16 veces la potencia más carga de CA durante 5 minutos |
Especificación de tipo型号说明
Resistencia bobinada de carcasa de aluminio dorado de alta potenciaDescripción del modelo del producto
por ejemplo: RX24TM20W15RJ
| RXG24 | t | METRO | 20W | 15€ | j |
| 产品类别Estilo | 小分类 Pequeña clasificación |
安装方式 instalación |
功率 Fuerza |
成品阻值 Valor |
误差 Tolerancia |
| RXG24金黄色铝壳电阻 Resistencia dorada NKAL无感金黄色铝壳电阻 Resistencia dorada sin sentido |
T-单边安装孔式 Tipo de orificio de montaje de un solo lado en T |
METRO-端子式 Tipo de terminal M |
10W 25W 300W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
±1% G ±2% ±5% |
