Detalles del producto
Lugar de origen: Sichuan, China
Nombre de la marca: BONENS
Número de modelo: RXLG
Pago y términos de envío
Detalles de empaquetado: Embalaje de cartón
Rango de potencia clasificado: |
60w~2000w |
Gama del voltaje de funcionamiento: |
El valor de las emisiones de CO2 |
Rango de resistencia nominal: |
0.1Ω~100KΩ |
Presión de resistencia más alta: |
Las demás: |
Precisión máxima: |
El 1% |
Clasificación de propiedad intelectual: |
IP00/IP33 |
vibración: |
1.5g |
Rango de deriva de temperatura: |
≤ 400 ppm/°C |
Rango de temperatura de trabajo: |
-55°C+275°C |
El cableado: |
hilo / plomo / inserción |
Rango de potencia clasificado: |
60w~2000w |
Gama del voltaje de funcionamiento: |
El valor de las emisiones de CO2 |
Rango de resistencia nominal: |
0.1Ω~100KΩ |
Presión de resistencia más alta: |
Las demás: |
Precisión máxima: |
El 1% |
Clasificación de propiedad intelectual: |
IP00/IP33 |
vibración: |
1.5g |
Rango de deriva de temperatura: |
≤ 400 ppm/°C |
Rango de temperatura de trabajo: |
-55°C+275°C |
El cableado: |
hilo / plomo / inserción |

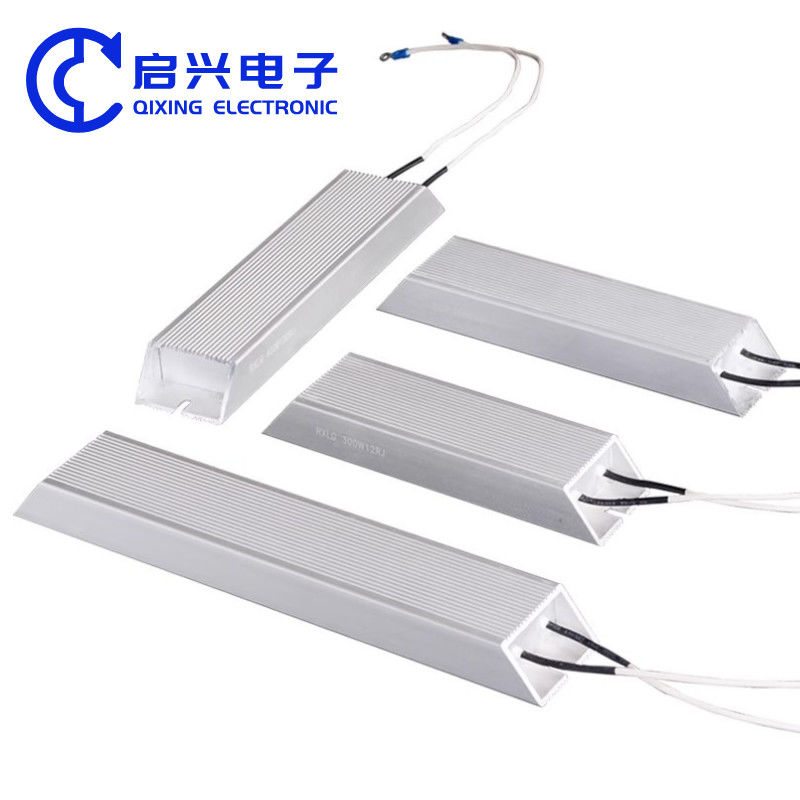

Las resistencias de freno con carcasa de aluminio trapezoidal se utilizan en servomotores convertidores de frecuencia
Nombre del producto
Resistencia de frenado de 150 W de caja de aluminio, resistencia de convertidor de frecuencia, resistencia
INTRODUCCIÓN del producto introducción del producto
Resistencia en cáscara de aluminio trapezoidal RXLG, también conocida como resistencia de frenado, resistencia de regeneración, resistencia de carga, resistencia de descarga, resistencia de freno, resistencia de alta potencia, resistencia de descarga, etc.
La resistencia de freno de la carcasa de aluminio RXLG adopta una carcasa de aleación de aluminio de alta disipación térmica y un material resistente a altas temperaturas como matriz de resistencia.alta aislamiento y envasado de relleno no combustible, y el sustrato de resistencia está estrechamente combinado con el alambre de resistencia y la cáscara metálica, que tiene una alta estabilidad y conductividad térmica.gran potencia y fuerte resistencia a la sobrecarga, pequeño tamaño, fácil instalación, hermoso aspecto, adecuado para un ambiente de control industrial duro, y es un producto de apoyo ideal para la energía electrónica.,elevadores, laminaderas, grúas, máquinas de dibujo de alambre y ensayos de envejecimiento de la carga
Descripción del material del producto
RX20 tubo de porcelana de alta potencia carga de envejecimiento de descarga de freno regulable resistencia deslizante
| Conchas exteriores | Buena disipación de calor, adecuada para la instalación de disipadores de calor, alto aislamiento, estructura de soldadura por fusión completa, instalada en el sustrato, debe tener un efecto de absorción de calor,con estructura de moldeo de protección del medio ambiente, sin enrollamiento inductivo de componentes de baja reactividad |
| Cables conductores | Cables constantes o de aleación de nicromo, según el valor de la resistencia |
| Materiales básicos | Porcelana de cerámica o talco depende del tamaño físico |
| Dispositivos de calefacción | La mano de obra es excelente, la bobina es uniforme, el uso de revestimientos inorgánicos y el aislamiento es duradero. |
Características del producto
Características de las resistencias de la caja de aluminio trapezoidal RXLG:
1- Tamaño reducido, alta potencia, gran capacidad de sobrecarga, buena disipación del calor, resistencia a las intemperieres, resistencia a las vibraciones
2. Fácil de instalar firmemente, fácil de conectar el radiador. Es adecuado para su uso en ambientes exigentes y duros
3. La serie RXLG trapezoidal de aluminio de la carcasa de la resistencia está hecha de alta disipación de calor de la carcasa de aleación de aluminio
4Resistencia a altas temperaturas resina de silicona y humos de sílice material de llenado completamente sellado, no tóxico y inodoro Protección del medio ambiente, verde y seguro
5El esqueleto del alambre de resistencia al enrollamiento es de cerámica. El alambre electrolítico está hecho de constantán y níquel-cromo.rendimiento estable y larga vida útil
Características eléctricas
La cáscara de aluminio tiene un buen rendimiento de disipación de calor, resistencia al clima, resistencia a las vibraciones, fácil de instalar firmemente, fácil de conectar radiadores,y es adecuado para su uso en ambientes de alta demanda y adversos.
Tamaño del producto
| 功率 El poder |
尺寸/Dimension ((mm) el tamaño de la pieza | |||||||||
| A. No ± 2 |
B ± 2 | C ± 1 | D ± 1 | E ± 1 | F ± 1 | 配线2 (mm) |
¿Por qué? | 阻值范围 Resistencia |
图面 (cuadro) Imagen |
|
| 60 W | 115 | 96 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Ω-10KOh | Imagen A | |
| 80 W | 140 | 121 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10 mil.Oh | Imagen A | |
| 100 W | 165 | 146 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10 mil.Oh | Imagen A | |
| 120 W | 190 | 171 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10 mil.Oh | Imagen A | |
| 150 W | 215 | 196 | 40 | 20 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10 mil.Oh | Imagen A | |
| 200 W | 165 | 135 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10 mil.Oh | Imagen A | |
| 300 W | 215 | 185 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10 mil.Oh | Imagen A | |
| 400 W | 265 | 235 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10 mil.Oh | Imagen A | |
| 500 W | 335 | 305 | 60 | 30 | 5.5 | 1.5 | 2.5-5S | 0.1Oh- 10 mil.Oh | Imagen A | |
| de una potencia máxima de 800 W | 400 | 381 | 61 | 59 | 5.5 | 40 | 2.5 | 3.5-6S | 0.1Oh- 10 mil.Oh | Imagen B |
| 1 kW | 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-7S | 0.1Oh- 10 mil.Oh | Imagen B |
| 1.2KW | 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-8S | 0.1Oh- 10 mil.Oh | Imagen B |
| 1.5KW | 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-9S | 0.1Oh- 10 mil.Oh | Imagen B |
| 2KW | 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1Oh-100 mil.Oh | Imagen B |
Curva de aumento de la temperatura superficial
Curva de desviación
A. NoEl PP
LICACIÓN ÁREA aplicación ámbito
1. RXLG trapezoidal resistencia de aluminio con cáscara se utiliza como una resistencia de frenado para proteger el inversor y el servo de los daños de la energía regenerativa del motor
2. RXLG trapezoidal resistencia de la cáscara de aluminio se utiliza como una carga falsa en equipos electrónicos de potencia como generadores y sistemas de inversores para probar los indicadores de rendimiento del equipo
3Las resistencias de caparazón de aluminio trapezoidal RXLG se utilizan como resistencias de muestreo, resistencias de limitación de corriente, resistencias de arranque, resistencias de descarga, resistencias de carga, resistencias de regeneración,con una capacidad de transmisión superior a 20 W
4. RXLG resistor de caparazón de aluminio trapezoidal se utiliza como un elemento de limitación de corriente o elemento divisor de voltaje en el circuito de inversor, servo,suministro de energía y otros equipos para regular y estabilizar la corriente y el voltaje
Producción de envases
Las resistencias de freno de aluminio RXLG están envasadas individualmente en cajas de cartón.
Código de identificación del producto terminado
| RXLG | 200 | 50R | J. | - ¿ Qué? |
| Categoría de productos | potencia nominal | la resistencia | Precisión | El cableado |
| La serie RXLG (concha de aluminio trapezoidal) | 50=50W 100 = 100 W |
R1=0,1Ω 100R=100Ω |
F=± 1% G=± 2% H=± 3% J=± 5% K = ± 10% |
T = hilo L = plomo P = inserción |
* Observaciones: RXLG 200W 50Ω ±5%, modelo: RXLG-200-50RJ-L; baja inductancia, añadir la letra N en el modelo, por ejemplo: N RXLG-200-50RJ
Se recomienda el uso de resistencias
Resistencia en el uso del circuito se recomienda dejar 1,5 veces el margen de potencia, como el voltaje del circuito 100V, corriente 0,01A, potencia calculada: P = 100 * 0,01 = 1W,En este momento la resistencia no puede usar 1W, calcular 1 * 1.5 = 1.5W, no hay resistencia 1.5W, por lo que se necesita una resistencia de 2W
