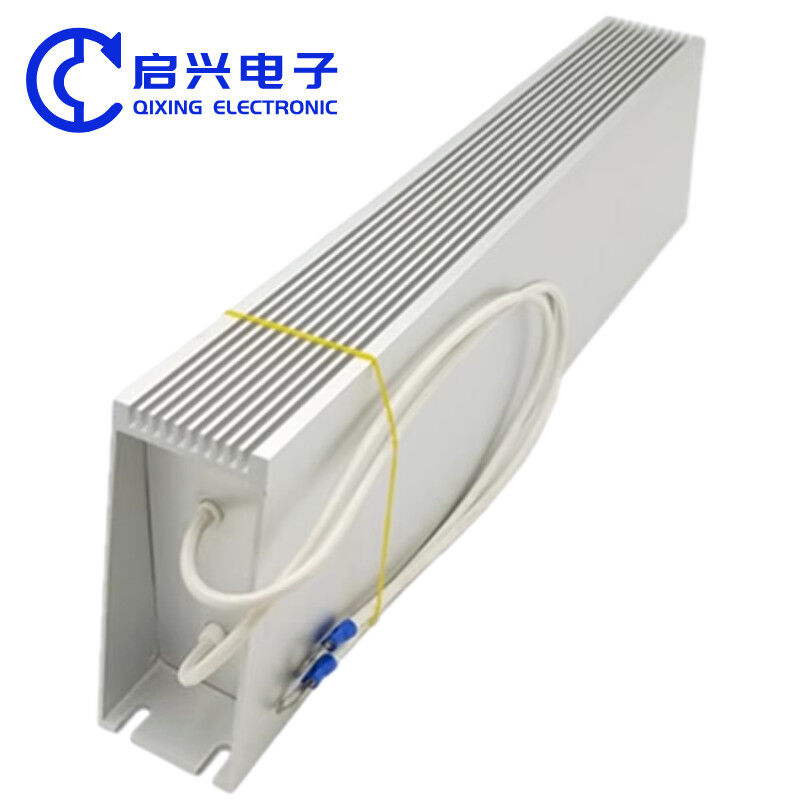

Resistencia de freno regenerativa del servomotor 1000W 75RJ de la caja de aluminio del inversor RXLG
Resistencia de freno regenerativa del servomotor 1000W 75RJ de la caja de aluminio del inversor RXLG
Key Attributes
Nombre de la marca:BONENS
Model Number:RXLG
Place of Origin:Sichuan, China
Delivery Time:Entre 5 y 8 días
Payment Terms:Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Standard Packaging:Embalaje de cartón
Product Summary
NOMBRE DEL PRODUCTO Resistencia de frenado de caja de aluminio para inversor RXLG 1000W 75RJ Resistencia de frenado regenerativo para servomotor 1000W 20RJ INTRODUCCIÓN DEL PRODUCTO Resistencia de carcasa de aluminio trapezoidal RXLG, también conocida como resistencia de frenado, resistencia de ...
Detalles del producto
Resaltar:
Nivel de potencia de 1000W 75RJ
,Uso del freno regenerativo
,Casilla de aluminio para el inversor
Rated Power Range:
60w~2000w
Operating Voltage Range:
El valor de las emisiones de CO2
Rated Resistance Range:
0.1Ω~100KΩ
Highest Withstand Pressure:
Las demás:
Highest Precision:
El 1%
IP Rating:
IP00/IP33
Vibration:
1.5g
Temperature Drift Range:
≤ 400 ppm/°C
Working Temperature Range:
-55°C+275°C
Wiring:
hilo / plomo / inserción
Type:
Freno de caja de aluminio inversor.
Power:
1000W
Resistance:
75RJ
Application:
Frenado regenerativo del servomotor
Descripción de producto
Especificaciones y Características Detalladas
NOMBRE DEL PRODUCTO
Resistencia de frenado de caja de aluminio para inversor RXLG 1000W 75RJ Resistencia de frenado regenerativo para servomotor 1000W 20RJ
INTRODUCCIÓN DEL PRODUCTO
Resistencia de carcasa de aluminio trapezoidal RXLG, también conocida como resistencia de frenado, resistencia de regeneración, resistencia de carga, resistencia de descarga, resistencia de freno, resistencia de alta potencia, resistencia de descarga, etc.
La resistencia de freno de carcasa de aluminio RXLG adopta una carcasa de aleación de aluminio de alta disipación de calor y material resistente a altas temperaturas como matriz de resistencia, encapsulado de relleno de alta aislamiento y no combustible, y el sustrato de resistencia está estrechamente combinado con el alambre de resistencia y la carcasa metálica, lo que tiene alta estabilidad y conductividad térmica. Tiene disipación de calor rápida, resistencia a la vibración, gran potencia y fuerte resistencia a la sobrecarga, tamaño pequeño, fácil instalación, apariencia hermosa, adecuada para entornos de control industrial hostiles, y es un producto de soporte ideal para la electrónica de potencia. Se utiliza ampliamente en frenos de inversor, ascensores, laminadores, grúas, trefiladoras y pruebas de envejecimiento de carga.
DESCRIPCIÓN DEL MATERIAL DEL PRODUCTO
Resistencia deslizante ajustable de frenado de descarga de envejecimiento de carga de alta potencia de tubo de porcelana RX20
| Carcasa exterior | Buena disipación de calor, adecuada para instalación en disipador de calor, alto aislamiento, estructura de soldadura de fusión completa, instalada en el sustrato debe tener efecto de absorción de calor, con estructura de moldeo de protección ambiental, componentes de baja reactancia sin enrollamiento inductivo |
| Cable conductor | Alambre de constantán o alambre de aleación de nicromo, dependiendo del valor de resistencia |
| Materiales del núcleo | Cerámica o porcelana de talco depende del tamaño físico |
| Disipadores de calor | La mano de obra es fina, el bobinado es uniforme, el uso de recubrimientos inorgánicos y el aislamiento es duradero. Supera la biografía |
CARACTERÍSTICAS DEL PRODUCTO
Características de la resistencia de carcasa de aluminio trapezoidal RXLG:
1. Tamaño pequeño, alta potencia, gran capacidad de sobrecarga, buena disipación de calor, resistencia a la intemperie, resistencia a la vibración·
2. Fácil de instalar firmemente, fácil de acoplar al radiador. Es adecuado para su uso en entornos exigentes y hostiles
3. La resistencia de carcasa de aluminio trapezoidal de la serie RXLG está hecha de carcasa de aleación de aluminio de alta disipación de calor
4. Material de relleno completamente sellado de resina de silicona resistente a altas temperaturas y humo de sílice, no tóxico e inodoro. Protección ambiental, verde y seguro
5. El esqueleto del alambre de resistencia enrollado es de cerámica. El alambre electrolítico está hecho de constantán y nicromo. Asegura resistencia al calor, resistencia a altas temperaturas, rendimiento estable y larga vida útil
CARACTERÍSTICAS ELÉCTRICAS
La carcasa de aluminio tiene un buen rendimiento de disipación de calor, resistencia a la intemperie, resistencia a la vibración, fácil de instalar firmemente, fácil de acoplar radiadores, y es adecuada para su uso en entornos de alta demanda y hostiles.
TAMAÑO DEL PRODUCTO
| Potencia Potencia |
Tamaño/Dimensión (mm) | |||||||||
|
1. La resistencia de carcasa de aluminio trapezoidal RXLG se utiliza como resistencia de frenado para proteger el inversor y el servo de los daños de la potencia regenerativa del motor ±2 |
B±2 | C±1 | D±1 | E±1 | F±1 | Cableado 2 (mm) |
Terminal | Rango de valor de resistencia Resistencia |
Imagen 60W |
|
| 115 | 96 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenB | 800W | |
| 140 | 121 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 165 | 135 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 190 | 171 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 215 | 185 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 165 | 135 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 215 | 185 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 265 | 235 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 335 | 305 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 400 | 382 | 61 | 59 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
| 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
| 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
| 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
| 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
CURVA DE DERATING
ÁREA DE APLICACIÓN
1. La resistencia de carcasa de aluminio trapezoidal RXLG se utiliza como resistencia de frenado para proteger el inversor y el servo de los daños de la potencia regenerativa del motor
2. La resistencia de carcasa de aluminio trapezoidal RXLG se utiliza como carga falsa en equipos de electrónica de potencia como generadores y sistemas de inversor para probar los indicadores de rendimiento del equipo
3. Las resistencias de carcasa de aluminio trapezoidal RXLG se utilizan como resistencias de muestreo, resistencias limitadoras de corriente, resistencias de arranque, resistencias de descarga, resistencias de carga, resistencias de regeneración y resistencias de reinicio en equipos de electrónica de potencia
4. La resistencia de carcasa de aluminio trapezoidal RXLG se utiliza como elemento limitador de corriente o elemento divisor de voltaje en el circuito de inversores, servos, fuentes de alimentación y otros equipos para regular y estabilizar la corriente y el voltaje
EMBALAJE DE PRODUCCIÓN
Las resistencias de freno de aluminio RXLG se empaquetan individualmente en cajas de cartón
Código de identificación del producto terminado
RXLG
200
50R
| J | L | Categoría de producto | Potencia nominal | Resistencia |
| Precisión | Cableado | Serie RXLG (carcasa de aluminio trapezoidal) | 50=50W | 100=100W |
| R1=0.1Ω | 100R=100Ω F=±1% |
G=±2% H=±3% |
J=±5% K=±10% T = rosca L = cable P = inserción |
*Observaciones: RXLG 200W 50Ω ±5%, modelo: RXLG-200-50RJ-L; baja inductancia, agregue la letra N en el modelo, por ejemplo: N RXLG-200-50RJ Se recomiendan resistencias para su uso Se recomienda dejar un margen de potencia de 1.5 veces para la resistencia en el circuito, por ejemplo, si el voltaje del circuito es 100V, la corriente es 0.01A, la potencia calculada: P = 100 * 0.01 = 1W, en este momento la resistencia no puede usar 1W, calcule 1 * 1.5 = 1.5W, no hay resistencia de 1.5W, por lo que se necesita resistencia de 2W |
