3269X 102 202 502 103 203 253 503 Potenciómetro de precisión SMD
Propiedades básicas
País natal
Sichuan, China
Nombre de la marca
BONENS
Modelo de producto
3269P
Propiedades comerciales
MOQ
50
Unit Price
$0.25-$0.4
Embalaje
Embalaje de cartón
Period For Dispatch
5 a 8 días hábiles
Payment Method
L/C, D/A, D/P, T/T, Western Union, MoneyGram,
Supply Capacity
1000/7 días, 5000/10 días 10000/14 días
Detalles del producto
Resaltar:
503 Potenciómetro de precisión SMD
,103 Potenciómetro de precisión SMD
,253 Potenciómetro de precisión SMD
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
±10% ±5% (personalización)
Rated Power:
0.25 W (máximo 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 ciclos
Starting Torque:
≤ 25 mN.m.
Descripción de producto
Especificaciones y Características Detalladas

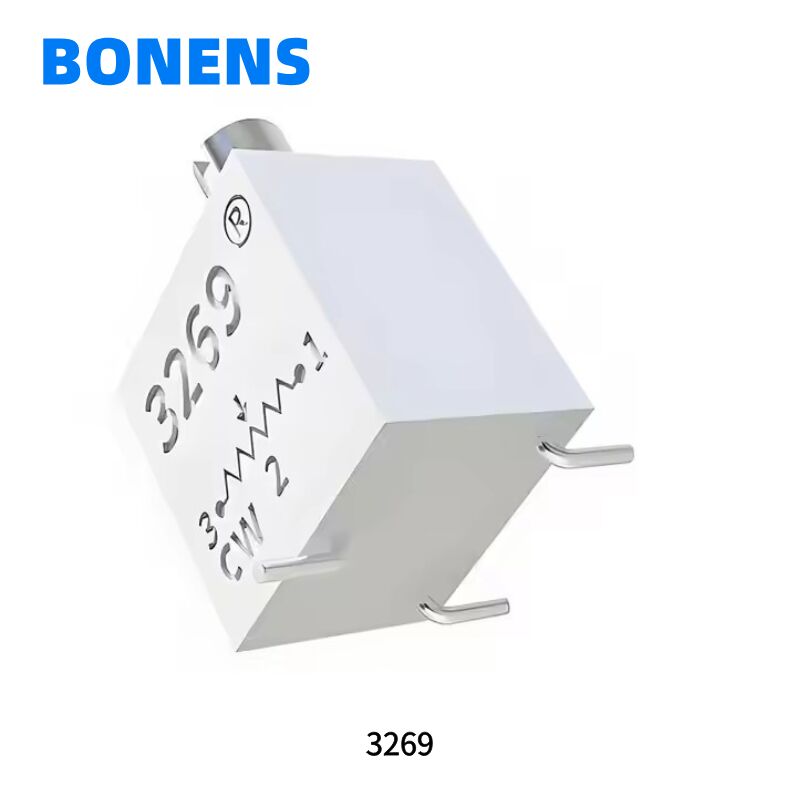

Potenciómetro de resistencia variable 3269P
El potenciómetro de la serie 3269 es un tipo de potenciómetro. Por lo general, está compuesto por un cuerpo resistivo y un sistema giratorio o deslizante
es decir, un contacto móvil se mueve sobre el cuerpo resistivo para obtener una salida de voltaje parcial.
es decir, un contacto móvil se mueve sobre el cuerpo resistivo para obtener una salida de voltaje parcial.
La función del potenciómetro es ajustar el voltaje (incluido el voltaje de CC y el voltaje de señal) y la magnitud de la
corriente.
corriente.

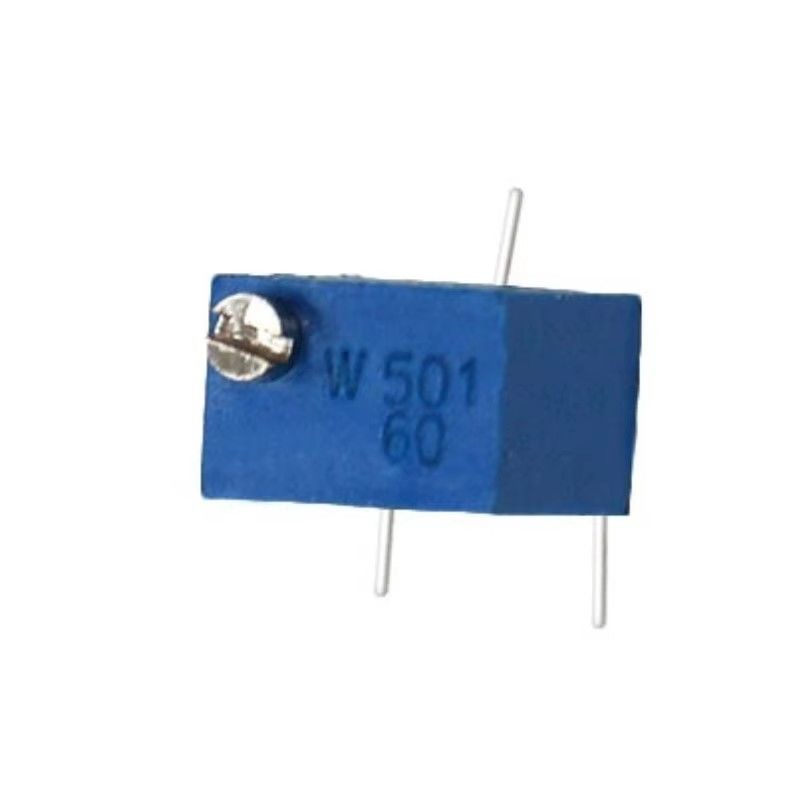

Potenciómetro de resistencia variable 3269X
Los potenciómetros 3269 se utilizan principalmente en instrumentos, medidores, correos y telecomunicaciones, equipos de energía, señales ferroviarias, aviación, aeroespacial y otros campos.
Potenciómetro de resistencia variable 3269W
Elemento de cermet estable, de resolución infinita
Estilos de ajuste vertical y horizontal
Compatible con procesos de fabricación de montaje en superficie
Cumple con RoHS
Estilos de ajuste vertical y horizontal
Compatible con procesos de fabricación de montaje en superficie
Cumple con RoHS
Parámetros del producto
|
|
Rango de resistencia nominal
|
10Ω~5MΩ
|
|
Tolerancia de resistencia
|
±10% ±5% (personalización)
|
|
|
Resistencia terminal
|
≤±1%R o 2Ω
|
|
|
Variación de la resistencia de contacto (CRV)
|
≤±1%R o 3Ω
|
|
|
Resistencia de aislamiento
|
≥ 1GΩ (100V CA)
|
|
|
Tensión de resistencia
|
600V (valor pico de CC o CA)
|
|
|
Recorrido eléctrico efectivo
|
12±2 ciclos
|
|
|
Características ambientales
|
Potencia nominal
|
0.25W (200V máx.)
|
|
Rango de temperatura
|
-55°C~+125°C
|
|
|
Coeficiente de temperatura
|
±250, ±100ppm/°C
|
|
|
Colisión (390m/S2, 4000 veces)
|
ΔR≤±1%R
|
|
|
Vibración (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Corte eléctrico≤100μS
|
|
|
Variación de temperatura (-55°C/30min,
+125°C/30min, 5 ciclos) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Categoría climática (IEC68-2-2)
|
ΔR≤± (3%R+0.1Ω), Resistencia de aislamiento≥100MΩ
|
|
|
Resistencia eléctrica (0.5W, 1000h)
|
ΔR≤± (3%R+0.1Ω), CRV≤±3%R o 5Ω
|
|
|
Resistencia mecánica (200 ciclos)
|
ΔR≤± (3%R+0.5Ω), CRV≤±3%R o 5Ω
|
|
|
Calor húmedo estable (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0.1Ω), Resistencia de aislamiento≥100MΩ
|
|
|
Características físicas
|
Recorrido mecánico total
|
12±2 ciclos
|
|
Par de arranque
|
≤25mN.m
|
Tamaño del producto
A: Reemplazo. Si hay algunos artículos defectuosos, generalmente acreditamos a nuestro cliente o reemplazamos en el próximo envío.
P5: ¿Cómo comprueba todos los productos en la línea de producción?
A: Tenemos inspección puntual e inspección del producto terminado. Verificamos los productos cuando entran en el siguiente procedimiento de producción.
