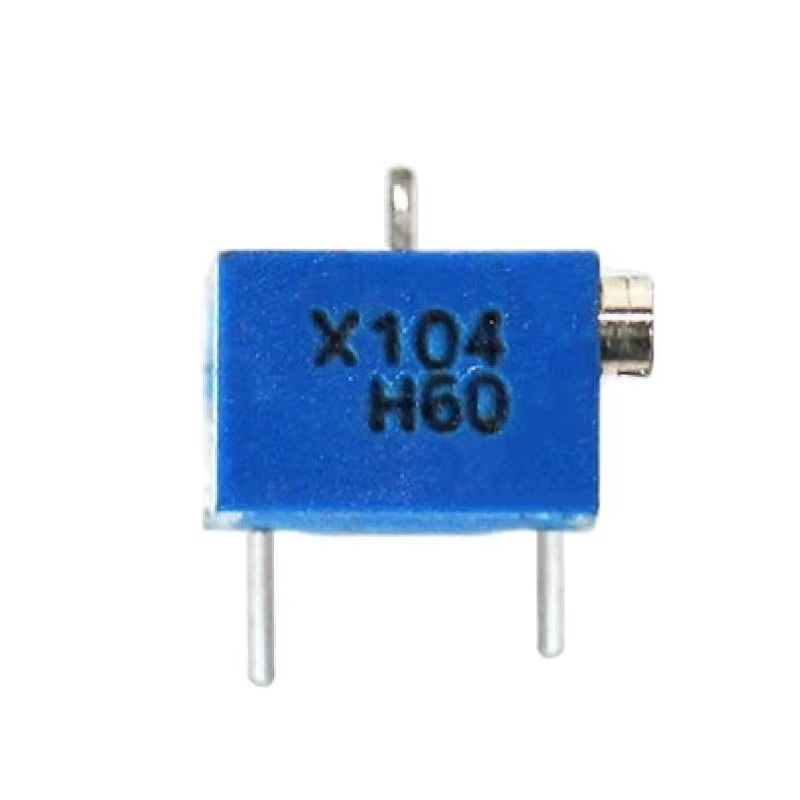

3269X Precisión de múltiples giros SMD Trimmer Potentiometer Resistor ajustable salida estable
3269X Precisión de múltiples giros SMD Trimmer Potentiometer Resistor ajustable salida estable
Key Attributes
Nombre de la marca:BONENS
Model Number:3269P
Place of Origin:Sichuan, China
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 días, 5000/10 días 10000/14 días
Delivery Time:5 a 8 días hábiles
Payment Terms:L/C, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Embalaje de cartón
Product Summary
Resistencia variable potenciómetro 3269P El potenciómetro de la serie 3269 es un tipo de potenciómetro. Generalmente está compuesto por un cuerpo resistivo y un sistema giratorio o deslizante , es decir, un contacto móvil se mueve sobre el cuerpo resistivo para obtener una salida de voltaje parcial. ...
Detalles del producto
Resaltar:
Precisión SMD de múltiples vueltas
,Salida de voltaje estable
,Montaje de superficie compacto
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
±10% ±5% (personalización)
Rated Power:
0.25 W (máximo 200 V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 ciclos
Starting Torque:
≤ 25 mN.m.
Type:
Potenciómetro de recorte SMD
Mounting:
Montaje en superficie
Adjustment:
Muchos giros
Application:
Instrumentos, equipos eléctricos.
Descripción de producto
Especificaciones y Características Detalladas
Resistencia variable potenciómetro 3269P
El potenciómetro de la serie 3269 es un tipo de potenciómetro. Generalmente está compuesto por un cuerpo resistivo y un sistema giratorio o deslizante
, es decir, un contacto móvil se mueve sobre el cuerpo resistivo para obtener una salida de voltaje parcial.
, es decir, un contacto móvil se mueve sobre el cuerpo resistivo para obtener una salida de voltaje parcial.
La función del potenciómetro es ajustar el voltaje (incluido el voltaje de CC y el voltaje de señal) y la magnitud de la
corriente.
corriente.
Resistencia variable potenciómetro 3269X
Los potenciómetros 3269 se utilizan principalmente en instrumentos, medidores, correos y telecomunicaciones, equipos de energía, señales ferroviarias, aviación, aeroespacial y otros campos
Resistencia variable potenciómetro 3269W
Elemento cerámico estable, de resolución infinita
Estilos de ajuste vertical y horizontal
Compatible con procesos de fabricación de montaje superficial
Conforme a RoHS
Estilos de ajuste vertical y horizontal
Compatible con procesos de fabricación de montaje superficial
Conforme a RoHS
Parámetros del producto
|
|
Rango de resistencia nominal
|
10Ω~5MΩ
|
|
Tolerancia de resistencia
|
±10% ±5% (personalización)
|
|
|
Resistencia de terminal
|
≤±1%R o 2Ω
|
|
|
Variación de resistencia de contacto (CRV)
|
≤±1%R o 3Ω
|
|
|
Resistencia de aislamiento
|
≥ 1GΩ (100V AC)
|
|
|
Voltaje de resistencia
|
600V (valor pico CC o CA)
|
|
|
Viaje eléctrico efectivo
|
12±2 ciclos
|
|
|
Características ambientales
|
Potencia nominal
|
0.25W (200V máx.)
|
|
Rango de temperatura
|
-55°C~+125°C
|
|
|
Coeficiente de temperatura
|
±250, ±100ppm/°C
|
|
|
Colisión (390m/S2, 4000 veces)
|
ΔR≤±1%R
|
|
|
Vibración (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Interrupción eléctrica≤100μS
|
|
|
Variación de temperatura (-55°C/30min,
+125°C/30min, 5 ciclos) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Categoría climática (IEC68-2-2)
|
ΔR≤± (3%R+0.1Ω), Resistencia de aislamiento≥100MΩ
|
|
|
Resistencia eléctrica (0.5W, 1000h)
|
ΔR≤± (3%R+0.1Ω), CRV≤±3%R o 5Ω
|
|
|
Resistencia mecánica (200 ciclos)
|
ΔR≤± (3%R+0.5Ω), CRV≤±3%R o 5Ω
|
|
|
Calor húmedo constante (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0.1Ω), Resistencia de aislamiento≥100MΩ
|
|
|
Características físicas
|
Viaje mecánico total
|
12±2 ciclos
|
|
Torque de arranque
|
≤25mN.m
|
Tamaño del producto
R: Reemplazo. Si hay algunos artículos defectuosos, generalmente los acreditamos a nuestro cliente o los reemplazamos en el próximo envío.
P5: ¿Cómo revisa todos los productos en la línea de producción?
R: Tenemos inspección puntual e inspección de producto terminado. Revisamos los productos cuando pasan al siguiente procedimiento de producción.
