¿Cómo conectar el potencialómetro?

Los potenciómetros son un tipo de resistencia que se utiliza para gestionar la señal de salida de un dispositivo electrónico como una guitarra, un amplificador o un altavoz.cuando el usuario gira el eje, la resistencia a la señal aumenta o disminuye. Este cambio en la resistencia alterará el volumen, la ganancia o la potencia de la señal eléctrica.Es muy esencial para la tierra de la primera terminal, alimenta la señal de entrada en el tercer terminal, y luego ejecuta una señal de salida a través del terminal en el medio.si ha trabajado con herramientas de soldadura antes, aprender a conectar un potenciómetro es un proceso bastante simple.

Parte 1: Selección y preparación de una maceta

Coloque su olla en una superficie plana

el paso 1:Determine los tres extremos principales que sobresalen del centro de la olla y coloque la olla sobre una superficie plana con las tres puntas hacia usted.Su terreno se encuentra en la primera terminal.El terminal medio, o terminal 2, es la señal de entrada de la olla. La señal de salida está conectada al tercer terminal, o terminal 3.El eje superior está a cargo de un pequeño anillo conectado a la segunda terminalAl girarlo, se puede ajustar lo baja o alta que es la entrada.

Mira los números de resistencia.

el segundo paso:Mira los números de resistencia en tu olla para ver qué rango puedes alcanzar..El número en la parte delantera de la olla indica el nivel máximo de resistencia.Una olla de 200K puede proporcionar una resistencia máxima de 200- ¿Qué es eso?

Sugerencia: Es importante tener en cuenta la resistencia de una olla para determinar si es adecuada o no para la tarea en cuestión.Un aparato de 1.000 ohmios no proporcionará suficiente alcance para un sistema estéreo., pero debería ser suficiente para un interruptor más tenue.

tres terminales

el paso 3:Coloque su olla en una superficie plana para que los tres terminales se enfrenten a usted.Si sabes que vas a instalar la olla en un lugar específicoRemueve cualquier panel de tu dispositivo electrónico para exponer cualquier puerto de entrada o salida en la parte posterior.

• Si está usando una tabla de pan, coloque la olla en el conjunto más alto de filas, con los terminales frente a usted.
• Antes de abrir los paneles o soldar las conexiones, desconecte el dispositivo electrónico, ya que no quiere que le dé una descarga eléctrica o que le cause daños permanentes.

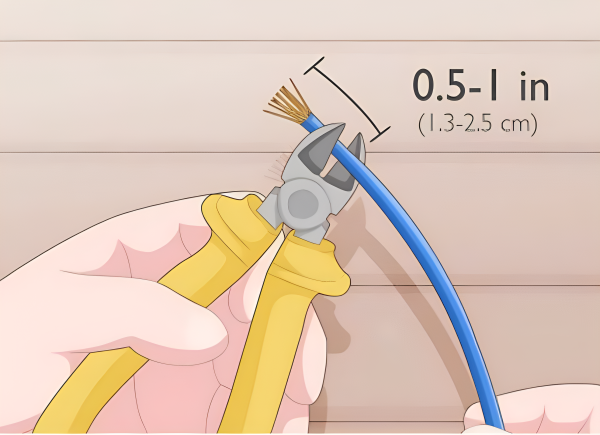

cortado 0,5 ‰ 1 (1,3 ‰ 2,5 cm)

el paso 4:Siempre que el alambre de soldadura no sea de núcleo ácido, puede conectar los terminales al dispositivo con cualquier tipo de alambre de soldadura.Medir cada longitud del cable desde el terminal hasta el dispositivo si usted tiene un lugar de instalación configuradoCortar y quitar 0,5 ′′ (1,3 ′′2,5 cm) de plástico de la punta de cada alambre utilizando las muescas en las hojas del cortador

• Ajuste su desmonte de alambre para que coincida con el ancho del alambre para asegurar una tira limpia.
• Prepara el soldador y el flujo en tu superficie de trabajo ya que necesitarás soldar los cables.
• La plomería utiliza alambre de soldadura de núcleo ácido. Es incompatible con su electrónica.
• Si los cables de soldadura no funcionan, pueden usarse para cablear un tipo específico de dispositivo electrónico que requiere cables especializados.

Parte 2: Soldar sus terminales

• Paso 5:Conecte un cable de tierra desde el terminal 1 a la izquierda al chasis.,Para conectar el cable al terminal, presione la punta de soldadura contra la conexión.Soldar el otro extremo del cable a cualquier expuesto, superficie metálica sin pintar en su dispositivo electrónico.

• Si quieres, puedes usar la terminal 3 a la derecha, pero tendrás que girar el mando en el sentido de las agujas del reloj para reducir la señal.

•

  Conecte el circuito de salida de su dispositivo a la terminal central

  el paso 6:Conecte el circuito de salida de su dispositivo a la terminal central.,Soldar el cable a la conexión metálica en la parte posterior de la conexión de salida de su dispositivo electrónico.

  La entrada del potenciómetro está conectada al terminal central, lo que significa que la señal sale del electrónico, entra en el terminal 2 y luego sale del terminal 3.el terminal 2 debe estar conectado al puerto que envía la señal original del dispositivo.

  Esto implicaría conectar el terminal 2 a la toma de salida de una guitarra. Esto implicaría conectar el terminal 2 al terminal de salida del altavoz de un amplificador de audio integrado.





  el terminal 3

  el paso 7:Conecta el terminal 3 a la entrada del dispositivo. El terminal 3 es la salida del potenciómetro. Es la ubicación donde la olla envía datos al dispositivo.Estaño de una longitud de alambre de soldadura expuesto y colocar directamente en el terminalConecte el cable al puerto de entrada de su dispositivo electrónico después de calentarlo con su pluma de soldadura.Busque la abertura metálica expuesta en la parte posterior de la perilla o conexión de cable en la parte posterior del puertoPara conectar la olla, soldar el cable directamente a ella.

• La terminal 3 es donde sale la señal de tu olla, así que debe estar conectada a la ubicación donde quieres enviar la señal.
• Esto implicaría conectar el terminal 3 al conector de entrada de una guitarra.

•  Parte 3: Usando su potencialómetro



  Potenciómetro de medición

  el paso 8:Utilice un voltímetro para comprobar que su olla está funcionando. Conecte los terminales del voltímetro a los terminales de entrada y salida de la olla. Para alimentar una señal, encienda el voltímetro y gire el dial.Para ajustar la señalSu potencialómetro está operativo si la lectura de la señal en el voltímetro sube y baja mientras gira la perilla.

  Si el voltímetro registra una señal de su olla, pero el dispositivo no funciona cuando usted enciende sus aparatos electrónicos, hay un problema con las conexiones soldadas.





  señal de su olla

  Paso 9:Encienda su dispositivo electrónico y envíe una señal al recipiente tocando música, tocando una nota de guitarra o encendendo una luz.Para reducir el volumen o el brilloPara aumentar el volumen o el nivel de luz, gire el eje a la derecha. Para apagar la salida, gire el eje a la izquierda.

  Ahora puedes ajustar la cantidad de resistencia que recibe tu señal usando tu olla.



  ajustar la cantidad de resistencia

•





  Si lo desea, puede agregar una perilla deslizándola sobre el potenciómetro.si quieres mejorar la estética de tu potenciómetroEn el mercado existen numerosos botones diseñados para deslizarse sobre el eje de una olla y mejorar su aspecto.

  Puede encontrar las opciones disponibles para su marca y modelo específicos en las tiendas electrónicas en línea.
