Potenciómetro Recortador Ajustable C3305, Vidrio Esmaltado de Anillo Único, Montaje en Superficie
Potenciómetro Recortador Ajustable C3305, Vidrio Esmaltado de Anillo Único, Montaje en Superficie
Key Attributes
Nombre de la marca:BONENS
Model Number:C3305 Las empresas de seguros de vida
Place of Origin:Sichuan, China
Standard Packaging:Embalaje de cartón
Product Summary
Potenciómetro de esmalte de vidrio de anillo único C3305 preajustado nombre del producto: Potenciómetro de esmalte de vidrio de anillo único C3305 preajustado, resistencia ajustable, potenciómetro de ajuste fino, componentes electrónicos de circuitos integrados originales descripción del producto: ...
Detalles del producto
Resaltar:
Esmalte de vidrio de un solo anillo
,Montaje en Parche PCB
,Rango de 100R a 1M
Range Of Nominal Resistance:
100Ω~1MΩ
Resistance Tolerance:
±25%
Terminal Resistance:
≤ ± 1%R o 10Ω
Contact Resistance Variation (CRV):
≤ ± 2%R
Insulation Resistance:
≥ 500MΩ (100V CA)
Max Working Voltage:
50 V
Effective Electrical Travel:
≥210°
Rated Power:
0.1W (máximo 300 V)
Temperature Range:
-55°C a 125°C
TCR:
± 250x10-6/°C
Collision (390m/s2, 4000 Times):
R ≤ ± 1% R
Vibration (10-500hz, 0.75mm, 6h):
R≤±1%R, Uab/Uac≤±2%R, interrupción eléctrica≤100S
Temperature Variation (-55°C/30min, 125°C/30min, 5 Cycles):
R ≤ ± 2%R, Uab/Uac ≤ ± 2%R
Climate Category (iec68-2-2):
R≤± (10%R 0,1), Resistencia al aislamiento ≥ 100M
Electrical Endurance (0.5w, 1000h):
R≤± (5%R 0,1)
Mechanical Endurance (200 Cycles):
R≤± (20%R 0,5)
Steady Damp Heat (iec68-2-3, Ca, 96h):
R≤± (10%R 0,1), Resistencia al aislamiento ≥100M
Total Mechanical Travel:
360
Starting Torque:
2 a 20 mN.m.
Soldering Conditions:
Las condiciones de ensayo de los equipos de ensayo deberán ser las siguientes:
Standard Pacdage:
2000 piezas por bobina
Resistance Range:
100 ohmios a 1M
Technology:
Esmalte de vidrio
Mounting:
Parche de montaje en superficie
Application:
Ajuste del circuito PCB
Descripción de producto
Especificaciones y Características Detalladas
Potenciómetro de esmalte de vidrio de anillo único C3305 preajustado
nombre del producto:
Potenciómetro de esmalte de vidrio de anillo único C3305 preajustado, resistencia ajustable, potenciómetro de ajuste fino, componentes electrónicos de circuitos integrados originales
descripción del producto:
El potenciómetro de chip de 3x3 está compuesto por un cuerpo de resistencia y un sistema giratorio. El potenciómetro de chip representa un componente ajustable fijado en la placa de circuito PCB mediante soldadura. Cuando se aplica un voltaje entre los dos contactos fijos de la placa PCB a través del cuerpo de resistencia del potenciómetro, la posición del punto de contacto en el cuerpo de resistencia se cambia al girar el sistema. Los parámetros principales de un potenciómetro de chip de 3x3 y una resistencia ajustable de 3x3 son el valor de resistencia, el error de ajuste de resistencia, el rango de resistencia, las características de cambio de resistencia y la potencia nominal. Los potenciómetros de chip de 3x3 se utilizan ampliamente en dispositivos electrónicos, placas de control de circuitos, amplificadores, instrumentos y otros productos que requieren volúmenes de componentes más pequeños. Se pueden utilizar para el control de volumen en sistemas de audio y radio.
Valores de resistencia del potenciómetro de chip de esmalte de vidrio de metal de bobina única C3305: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K, 1M.
Tamaño del producto:
Embalaje del producto
Curva de reducción de potencia
Parámetros de especificación:
|
Características eléctricas
|
Rango de resistencia nominal
|
100Ω~1MΩ
|
||||
|
Tolerancia de resistencia
|
±25%
|
|||||
|
Resistencia de terminal
|
≤±1%R o 10Ω
|
|||||
|
Variación de resistencia de contacto (CRV)
|
≤±2%R
|
|||||
|
Resistencia de aislamiento
|
≥ 500MΩ (100V AC)
|
|||||
|
Voltaje máximo de trabajo
|
50V
|
|||||
|
Recorrido eléctrico efectivo
|
≥210°
|
|||||
|
|
||||||
|
Características ambientales
|
Potencia nominal
|
0.1W (máx. 300V)
|
||||
|
Rango de temperatura
|
-55°C~+125°C
|
|||||
|
TCR
|
±250×10⁻⁶/°C
|
|||||
|
Colisión (390m/S², 4000 veces)
|
ΔR≤±1%R
|
|||||
|
Vibración (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, corte eléctrico≤100μS
|
|||||
|
Variación de temperatura (-55°C/30min, +125°C/30min, 5 ciclos)
|
ΔR≤±2%R, ΔUab/Uac≤±2%R
|
|||||
|
Categoría climática (IEC68-2-2)
|
ΔR≤± (10%R+0.1Ω), Resistencia de aislamiento ≥100MΩ
|
|||||
|
Resistencia eléctrica (0.25W, 1000h)
|
ΔR≤± (5%R+0.1Ω)
|
|||||
|
Resistencia mecánica (200 ciclos)
|
ΔR≤± (20%R+0.5Ω)
|
|||||
|
Calor húmedo constante (IEC68-2-3, Ca, 96h)
|
ΔR≤± (10%R+0.1Ω), Resistencia de aislamiento≥100MΩ
|
|||||
|
|
||||||
|
|
Recorrido mecánico total
|
360°
|
||||
|
Par de arranque
|
2-20mN.m
|
|||||
|
Condiciones de soldadura
|
240℃-260℃ (5 segundos)
|
|||||
|
Paquete estándar
|
2000 unidades/rollo
|
|||||
Área de aplicación:
El potenciómetro preajustable de esmalte de vidrio de bobina única CC305 tiene una amplia gama de aplicaciones en varios dispositivos y circuitos electrónicos, incluidos equipos de comunicación, equipos de audio, regulación de potencia, instrumentación y circuitos de control, electrónica automotriz, equipos de iluminación, etc.
catálogo de productos:
Hay dos tipos de potenciómetros de preajuste de esmalte de vidrio: potenciómetros de microajuste multivuelta y potenciómetros de microajuste de una sola vuelta. Hay series 3296, 3266, 3006 y 3299 para potenciómetros de preajuste de esmalte de vidrio metálico multivuelta. Hay series 3323, 3329, 3362, 3386 y 3360 para potenciómetros de microajuste de una sola vuelta.
Exhibición de fábrica:
Somos una fábrica con muchos años de experiencia en producción, dedicada a proporcionar a los clientes productos y servicios de alta calidad. Contamos con equipos de producción avanzados y un equipo profesional de investigación y desarrollo, que puede proporcionar capacidad suficiente y asumir pedidos personalizados OEM y ODM.
La calidad de nuestros productos ha sido ampliamente reconocida por los clientes, y nuestro servicio postventa también ha sido muy elogiado. Con muchos años de experiencia en producción, hemos brindado servicios y cooperación a muchos clientes de renombre. Damos la bienvenida a amigos de todo el mundo para discutir la cooperación, y brindaremos el mejor servicio y productos para devolver la confianza y el apoyo de los clientes.
Siempre nos adherimos a la filosofía empresarial de "calidad primero, cliente primero", mejoramos constantemente nuestra propia calidad y nivel de servicio, y brindamos mejores productos y servicios a los clientes. Esperamos su cooperación y creamos juntos un futuro mejor.
Preguntas frecuentes:
1. ¿Quiénes somos?
Tenemos nuestra sede en Sichuan, China, comenzamos en 2005, vendemos al mercado nacional (70.00%), Europa occidental (8.00%), América del Norte (5.00%), Sur
Asia (3.00%), Asia oriental (3.00%), América del Sur (2.00%), Europa meridional (2.00%), Europa oriental (2.00%), Medio Oriente (2.00%), Sudeste
Asia (2.00%), Oceanía (1.00%). Hay un total de aproximadamente 51-100 personas en nuestra oficina.
2. ¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en masa;
Inspección final siempre antes del envío;
3. ¿Qué nos pueden comprar?
Potenciómetro, Resistencia, Filtro EMI, Perilla, Interruptor
4. ¿Por qué debería comprarnos a nosotros y no a otros proveedores?
Nuestra empresa se estableció en 2005, que se dedica principalmente a desarrollar y fabricar diferentes tipos de potenciómetros, filtros de ruido de CA CC,
y resistencias de potencia cerámicas y es un fabricante profesional que garantiza alta calidad, los mejores servicios y el mejor precio.
5. ¿Qué servicios podemos ofrecer?
Términos de entrega aceptados: FOB, CFR, CIF, EXW, FCA;
Moneda de pago aceptada: USD, EUR, CNY;
Tipo de pago aceptado: T/T, L/C, , Western Union, Efectivo;
Idiomas hablados: inglés, chino
PRODUCTOS RELACIONADOS
3266W Potenciómetro de corte de precisión de múltiples giros de vidrio metálico acristalado 1k 2k 5k 10k
product name 3266 Series Precision Multiturn Metal Glass Glaze Adjustable Potentiometer product description Common specifications and models of 3266 series trimmer potentiometers are 3266W, 3266X, 3266P, 3266Y, 3266Z and other models. Their underlying parameters are consistent. But their specificati...

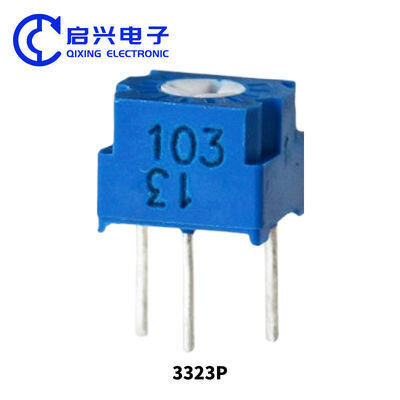

3323P Un solo giro Trimmer de vidrio de vidrio de vidrio de metal Potenciómetro 5k Resistor ajustable de precisión
