Detalles del producto
Lugar de origen: China.
Nombre de la marca: BONENS
Certificación: RoHS
Número de modelo: Se aplicará el procedimiento siguiente:
Pago y términos de envío
Tipo de producto: |
Resistencia de caja de aluminio |
Modelo: |
Se aplicará el procedimiento siguiente: |
Rango de potencia nominal: |
5W ~ 500W |
Desviación admisible de la resistencia: |
El 5% |
El material: |
Herida del alambre |
Coeficiente de temperatura: |
PTC |
Rango de deriva de temperatura: |
≤ 300 ppm/°C |
Rango de temperatura de trabajo: |
-55°C~+300°C |
Características de potencia: |
De alta potencia |
Forma de las piezas: |
Forma de la hoja plana |
características de frecuencia: |
Frecuencia ultraelevada |
Tipo de producto: |
Resistencia de caja de aluminio |
Modelo: |
Se aplicará el procedimiento siguiente: |
Rango de potencia nominal: |
5W ~ 500W |
Desviación admisible de la resistencia: |
El 5% |
El material: |
Herida del alambre |
Coeficiente de temperatura: |
PTC |
Rango de deriva de temperatura: |
≤ 300 ppm/°C |
Rango de temperatura de trabajo: |
-55°C~+300°C |
Características de potencia: |
De alta potencia |
Forma de las piezas: |
Forma de la hoja plana |
características de frecuencia: |
Frecuencia ultraelevada |
nombre del producto 产品名称

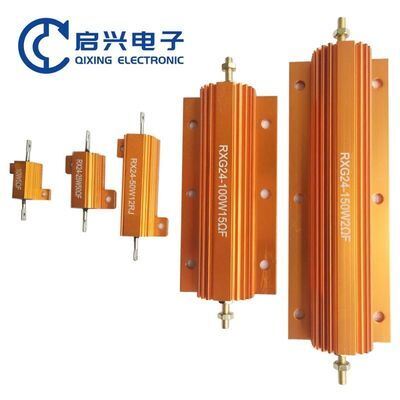

Resistencia de alta potencia de oro de aluminio con caparazón
Descripción del producto
La superficie de la resistencia de la cáscara de aluminio de oro tiene una ranura de disipación de calor, pequeño tamaño, gran potencia, resistencia a altas temperaturas, fuerte capacidad de sobrecarga, resistencia a las condiciones climáticas, alta precisión,baja resistencia inductiva estándar, alta estabilidad, arquitectura fuerte y su flexibilidad es buena para múltiples opciones de combinación, lo que favorece la protección mecánica y la fácil instalación y uso.
Características del producto
1Tamaño pequeño y alta potencia.
2. Estructura robusta y alta estabilidad;
3. Capa de aluminio para disipación de calor, adecuada para la instalación de paneles de disipación de calor.
4. moldeo por compresión de película de cobre de silicio, buen rendimiento de aislamiento;
5. Cumple con los requisitos libres de plomo/RoHS
Aplicación del producto
Campo de aplicación de las resistencias de cáscara de aluminio de oro de alta potencia: ampliamente utilizado en la fuente de alimentación, convertidor de frecuencia, ascensor, audio de escenario y industrias de equipos de gama alta
Dimensiones 尺寸
| El estilo | Unidad de dimensiones: mm | ||||||||
| L1 ± 2 | L2 ± 1 | L3 ± 1 | A ± 1 | B ± 1 | C ± 1 | E ± 0.3 | S ± 1 | H ± 0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Especificaciones técnicas 技术说明
| El estilo | Clasificación de potencia | Rango de resistencia (Ω) | tensión de trabajo máxima ((V) | Área de la placa de disipación de calor |
(g) El |
||||
| Con placas de disipación de calor | Sin placa de disipación de calor | KAL | El NKAL (no inductiva) |
KAL | El NKAL (no inductiva) |
Superficie (cm2) |
espesor (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K. ¿Qué quieres decir? | 0.03-2.3K. | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01 a 40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12 a 25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Curva de descenso de potencia y curva de aumento de temperatura curva de disminución de potencia y curva de temperatura
Curva de potencia de la relación entre la temperatura y la elevación
Características de rendimiento
| 项目Las partidas | 标准值 el valor estándarEstándar | método de pruebaMétodos de ensayo |
| 短时间过负荷 el tiempo es demasiado Sobrecarga de corta duración |
± 1% | 2.5倍额定功率 el rendimiento de la energía/5秒 2.5 veces la potencia/5 segundos |
| 温度系数 el coeficiente de temperatura Coeficiente de temperatura |
± 200 ppm/°C | 实验温度:室温 (Temperatura de la prueba: temperatura de la habitación)+100°C Temperatura de ensayo: temperatura en el interior.100°C |
| Resistencia al calor Resistencia al calor de la soldadura |
± 1% | ¥ ¥ ¥ ¥ ¥350 ± 10°C, tiempo:3秒 Temperatura de soldadura: 350 ± 10°CTiempo: 3 segundos. |
| resistente a la presión eléctrica Tensión de resistencia dieléctrica |
无烧毁或绝缘性破坏 (No hay quemaduras o destrucciones por escombros) No hay avería ni flashover |
施加 corriente directa de tensión eléctricaLas demás:持续1Un minuto. 500 V durante 60 segundos |
| 耐湿负荷 (Resistente a la humedad) La humedad carga la vida |
± 0,5% | temperatura:40 ± 2°C,Humedad relativa:90 a 95%,1倍额定 presión de trabajo 时间1000- ¿ Qué pasa?1. el5¿Qué pasa?0.5- ¿ Qué pasa?) Voltagem nominal 1.5 horas encendidas,0.5 horas apagado a 40±2°C, 90-95 y RH durante 1000h |
| 负荷 vida útil Vida útil de la carga |
± 2,0% | temperatura:25°C,1倍额定 el tiempo de trabajo1000- ¿ Qué pasa? 1. el5¿Qué pasa?0.5- ¿ Qué pasa?) Voltado nominal 1, 5 horas encendido,0.5 horas Se apaga a los 25°Cdurante 1000 horas |
| ¿Qué es esto? Capacidad de soldadura |
吃锡 superficieEl 95%Más arriba. Al menos 95% de cobertura |
¥ ¥ ¥ ¥ ¥235 ± 5°C, tiempo:2 ± 0.5秒 235 ± 5°Cdurante 2±0,5 segundos |
Especificación del tipo 型号说明
Resistencia de cuerda de aluminio de oro de alta potenciaDescripción del modelo del producto
Por ejemplo:RX24TM20W15RJ
| RXG24 | T. | M. | 20 W | 15R | J. |
| producto claseEl estilo | Pequeño grupo Pequeña clasificación |
Modo de instalación instalación |
功率 El poder |
成品阻值 el valor del producto Valor |
误差 error error Las normas de seguridad |
| RXG24Resistencia eléctrica Resistencia dorada El NKAL无感金黄色 电阻 (sin sentido amarillo) No tiene sentido la resistencia dorada |
- ¿ Qué?单边安装孔式 (en inglés) Tipo de orificio de montaje de un solo lado en T |
- ¿ Qué?端子式 (cuarto hijo) Tipo de terminal M |
10 W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Embalaje del producto 产品包装
Catálogos de productos catálogo de productos
Resistencia de luz LED LED coche lámpara de impedimento eléctrico
nombre del producto 产品名称
Resistencia de la carcasa de aluminio de oro de la señal de giro LED de automóvil Resistencia HID
Descripción del producto
Resistencia luminosa para automóviles, resistencia LED, resistencia decodificadora HID, resistencia de caja de aluminio, resistencia de 50 W
1Utilizando cerámica resistente a altas temperaturas como matriz de resistencia, tiene un alto rendimiento de disipación de calor
2. Seleccionar alambre de aleación de resistencia muy estable, enrollarlo de acuerdo con métodos de proceso rigurosos, y soldar a punto en dos o más terminales conductores,haciendo que la resistencia tenga una fuerte resistencia al impacto y una alta estabilidadLa encapsulación de pintura no combustible proporciona una protección eficaz para el alambre de resistencia, mejorando así su vida útil.
3Según los diferentes modelos de vehículos y las necesidades del cliente, ensamblar fusibles de temperatura y bases de plástico en productos terminados.
Características del producto
1Las resistencias de ajuste del automóvil tienen las características de alta potencia, pequeño tamaño, baja temperatura y rendimiento estable.
2. Una sola resistencia puede alcanzar uno o más valores de resistencia;
3La matriz de resistencia se puede seleccionar en diferentes formas como circular, plana o cuadrada de acuerdo con diferentes modelos de vehículos y requisitos del cliente.El alambre de cuerda de resistencia puede ser plano o redondo. Puede ser herida corrugada: las bases de plástico se pueden instalar y ensamblar de acuerdo con los requisitos del cliente, y se pueden personalizar con múltiples colores;
4Los fusibles de temperatura con diferentes temperaturas y requisitos también se pueden equipar de acuerdo con los clientes.
Aplicación del producto
Ampliamente utilizado en diferentes marcas y tipos de automóviles (resistencia al soplador automotriz/resistencia al control de velocidad del ventilador/resistencia al faro trasero automotriz).
Especificaciones técnicas 技术说明
| modelo | potencia nominal (W) | Rango de resistencia (Ω) | Resistencia Tolerancia (%) |
el coeficiente de temperatura ((×10- 6/°C) |
tensión aislante (V) |
Válvula de carga máxima (V) |
|||||||||||||
| Con placas de disipación de calor | Sin placa de disipación de calor | ||||||||||||||||||
| RX24 | 5 | 3 | 0.0121KΩ | F (± 1%) J ((± 5%) |
± 100 ± 50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010 ~ 1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012 ~ 10KΩ | |||||||||||||||||
| 50 | 20 | 0.010 ~ 15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012 ~ 20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012 ~ 24KΩ | |||||||||||||||||
| 150 | 55 | 0.012 ~ 30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010 ~ 47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Características de rendimiento
| 项目Elementos | 标准值Estándar | Métodos de ensayo |
| 短时间过负荷 el tiempo es demasiado Sobrecarga de corta duración |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻阻值并计算每度的阳值变化率 (cantidad de variación del valor de luz de cada grado) Para aumentar la tensión de 10 veces la potencia nominal o la resistencia más alta y la tasa de cambio de resistencia de cada cálculo |
| 温度系数 el coeficiente de temperatura Coeficiente de temperatura |
Se aplicarán las siguientes medidas: | 实验温度:室温+100°C. La temperatura de la prueba es de 100°C y la temperatura de la prueba es de 100°C. Temperatura de ensayo; temperatura interior 100°C |
| Resistencia al calor Resistencia al calor de la soldadura |
△R≤±(1%R0+0,05Ω) | Temperatura: 350±10°C, tiempo: 3 segundos Temperatura de soldadura: 350 ± 10 °C, tiempo: 3 segundos |
| 温度 ciclo Ciclos de temperatura |
△R≤±(5%R0+0,05Ω) | Colocar durante 30 minutos a 55°C y luego colocar durante 10 minutos y 15 minutos a +25°C. Colocar 30 minutos en + 275 °C, y luego volver a colocar 10-15 minutos en + 25 °C, 5 ciclos En 55 DEG C cuando se coloca durante 30 minutos y luego a +25C se coloca 10-15 minutos, y luego en +275 DEG C cuando se coloca 30 minutos, y luego a +25C se coloca 10-15 minutos,un total de 5 ciclos |
| 耐湿负荷 (Resistente a la humedad) La humedad carga la vida |
△R≤±(5%R0+0,05Ω) | 温度:40±2°C, relativa humedad:90-95%,1doble la presión eléctrica de trabajo, tiempo 1000 horas ((1.5 horas abiertas0.5 horas cerradas) Tensión nominal de 1,5 horas encendida,0.5 horas de apagado a 40 ± 2 °C, 90-95 & RH durante 1000 horas" |
| 耐温负荷 vida útil Vida útil de la carga de resistencia a la temperatura |
△R≤±(5%R0+0,05Ω) | En el tanque de 70 ± 2 °C constante de temperatura constante, añadir presión eléctrica fija o presión eléctrica máxima de trabajo (lo que es menor) 共1000小时 (通1.5小时,断0.5小时) En la caja de temperatura y humedad constantes de 70 DEG + o - 2 C se aplicará la tensión nominal o la tensión máxima de funcionamiento (cual sea la menor) un total de 1000 horas (1,5 horas,0.5 horas) |
| ¿Qué es esto? Capacidad de soldadura |
吃锡 superficie más del 95% Al menos 95% de cobertura |
La temperatura de la lámina de aluminio es de 245 ± 3 °C, el tiempo de la lámina de aluminio es de 2 ± 5 segundos. |
| 断续过负荷 (también conocido como 断续过负荷) Sobrecarga intermitente |
△R≤±(1%R0+0,05Ω) | 4 veces la tensión eléctrica total o la tensión eléctrica de carga máxima (también menor) prueba 1 segundo, parada 25 segundos, ciclo 10000 + 200 veces 4 veces la tensión nominal o la tensión de carga intermitente máxima (cualquiera de las dos sea menor) para probar un segundo, parar 25 segundos.bucle 10000+200 veces |
| 引出端强度 (la fuerza de salida) Resistencia a la tracción terminal |
△R±(2%R0+0,1Ω) | 拉力10N Tensión 10N |
| resistencia al fuego Resistencia a las llamas |
No hay llamas evidentes. No hay fuego obvio. |
Separado por 5,10, 16 veces la potencia más carga de intercambio 5 minutos Respectivamente, de acuerdo con 5, 10,16 veces la potencia más carga CA durante 5 minutos |
Tipo de especificación
Resistente de carcasa de aluminio Resistente LED de lámpara de automóvil 20W
Por ejemplo:RX24TM20W15RJ
| RXG24 | T. | M. | 20 W | 15R | J. |
| producto claseEl estilo | Pequeño grupo Pequeña clasificación |
Modo de instalación instalación |
功率 El poder |
成品阻值 el valor del producto Valor |
误差 error error Las normas de seguridad |
| RXG24 automóvil de resistencia eléctrica Resistencia del automóvil |
- ¿ Qué?单边安装孔式 (en inglés) Tipo de orificio de montaje de un solo lado en T |
- ¿ Qué?端子式 (cuarto hijo) Tipo de terminal M |
10 W 25 W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Somos una fábrica con muchos años de experiencia en producción, dedicada a proporcionar a los clientes productos y servicios de alta calidad.Tenemos equipos de producción avanzados y un equipo profesional de investigación y desarrollo, que puede proporcionar capacidad suficiente y asumir pedidos OEM personalizados y ODM.
Nuestra calidad de producto ha sido ampliamente reconocida por los clientes, y nuestro servicio postventa también ha sido muy elogiado.Hemos proporcionado servicios y cooperación a muchos clientes conocidosDamos la bienvenida a amigos de todo el mundo para discutir la cooperación, y proporcionaremos el mejor servicio y productos para devolver la confianza y el apoyo de los clientes.
Siempre nos adherimos a la filosofía empresarial de "la calidad primero, el cliente primero", mejoramos constantemente nuestra propia calidad y nivel de servicio, y proporcionamos mejores productos y servicios a los clientes.Esperamos su cooperación y juntos crear un futuro mejor.!
Preguntas frecuentes:
1¿Quiénes somos?
Estamos basados en Sichuan, China, a partir de 2005, vendemos al mercado doméstico ((70.00%), Europa Occidental ((8.00%), América del Norte ((5.00%), Sur
Asia ((3.00%), Asia Oriental ((3.00%), América del Sur ((2.00%), Europa del Sur ((2.00%), Europa del Este ((2.00%), Medio Oriente ((2.00%), Sudeste
Asia (~2.00%), Oceanía (~1.00%). Hay un total de 51-100 personas en nuestra oficina.
2¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en serie;
Siempre inspección final antes del envío.
3¿Qué puedes comprar de nosotros?
Potenciómetro, Resistente, filtro EMI, mando, interruptor
4¿Por qué comprar de nosotros y no de otros proveedores?
Nuestra empresa fue fundada en 2005 y desarrolla y fabrica principalmente diferentes tipos de potencialómetros, filtros de ruido de corriente continua, filtros de ruido de corriente continua y filtros de ruido de corriente continua.
y resistencia de potencia de cerámica y es un fabricante profesional que garantiza la alta calidad, los mejores servicios y el mejor precio.
5¿Qué servicios podemos ofrecer?
Las condiciones de entrega aceptadas: FOB, CFR, CIF, EXW, FCA;
Moneda de pago aceptada:USD,EUR,CNY;
Tipo de pago aceptado: T/T, L/C, MoneyGram, Western Union, efectivo.
Idioma hablado: Inglés, chino
