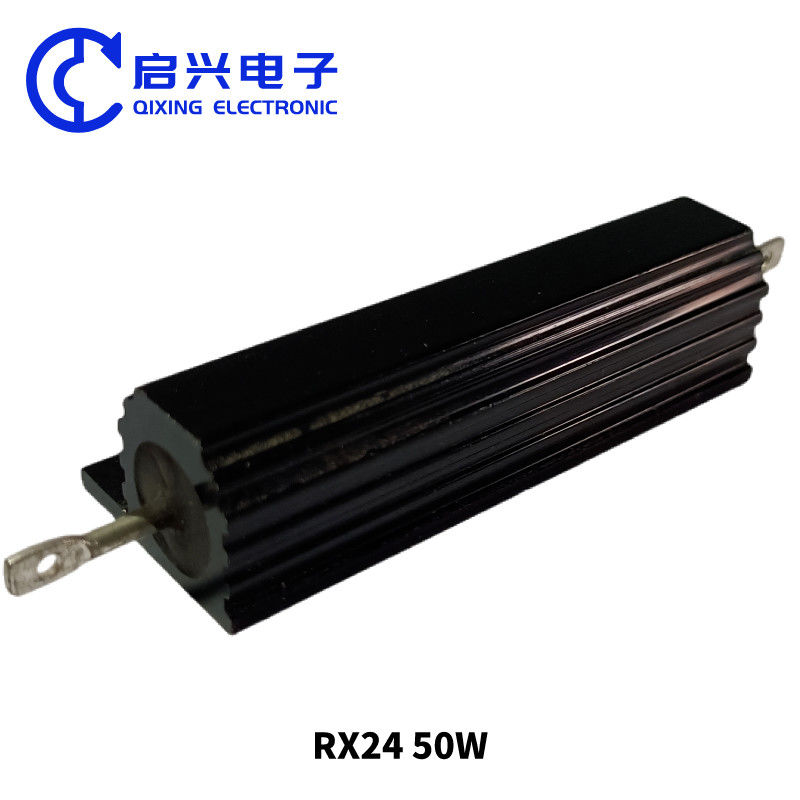

Resistencia de frenado bobinada RX24 de aluminio negro con ranura para disipación de calor de 50W
Resistencia de frenado bobinada RX24 de aluminio negro con ranura para disipación de calor de 50W
Key Attributes
Nombre de la marca:BONENS
Model Number:Se aplicará el procedimiento siguiente:
Place of Origin:Sichuan, China
Certification:RoHS
Standard Packaging:Embalaje de cartón
Product Summary
Resistencia RX24 con carcasa de aluminio negro 50W para frenado RESISTENCIA DE LED PARA LUCES DE COCHE Resistencia de luz LED LED nombre del producto Resistencia de señal de giro LED para automóvil, carcasa de aluminio dorado, resistencia HID Descripción del producto Resistencia de luz para autom...
Detalles del producto
Resaltar:
Diseño de carcasa negra de 50W
,Tipo de freno bobinado
,Listo para freno automotriz
Type:
Resistencia de caja de aluminio
Model:
Se aplicará el procedimiento siguiente:
Rated Power Range:
5W ~ 500W
Allowable Resistance Deviation:
El 5%
Material:
Herida del alambre
Temperature Coefficient:
PTC
Temperature Drift Range:
≤ 300 ppm/°C
Working Temperature Range:
-55°C~+300°C
Power Characteristics:
De alta potencia
Shape:
Forma de la hoja plana
Frequency Characteristic:
Frecuencia ultraelevada
Rated Power:
50W
Housing:
aluminio negro
Type:
Freno enrollado de alambre
Application:
Frenado automotriz
Descripción de producto
Especificaciones y Características Detalladas
Resistencia RX24 con carcasa de aluminio negro 50W para frenado
RESISTENCIA DE LED PARA LUCES DE COCHE
Resistencia de luz LED LED
nombre del producto
Resistencia de señal de giro LED para automóvil, carcasa de aluminio dorado, resistencia HID
Descripción del producto
Resistencia de luz para automóvil, resistencia LED, resistencia decodificadora HID, resistencia de caja de aluminio, resistencia de 50W
1. Utiliza cerámica resistente a altas temperaturas como matriz de resistencia, tiene un alto rendimiento de disipación de calor
2. Selecciona alambre de aleación de resistencia altamente estable, lo enrolla según métodos de proceso rigurosos y lo suelda en dos o más terminales conductores, lo que hace que la resistencia tenga una fuerte resistencia al impacto y alta estabilidad. El encapsulado de pintura no combustible proporciona una protección efectiva para el alambre de resistencia, mejorando así su vida útil;
3. Según los diferentes modelos de vehículos y las necesidades del cliente, ensambla fusibles térmicos y bases de plástico en productos terminados.
Características
1. Las resistencias de ajuste para automóviles tienen las características de alta potencia, tamaño pequeño, baja temperatura y rendimiento estable;
2. Una sola resistencia puede lograr uno o más valores de resistencia;
3. La matriz de resistencia se puede seleccionar en diferentes formas como circular, plana o cuadrada según los diferentes modelos de vehículos y los requisitos del cliente. El alambre de bobinado de resistencia puede ser plano o redondo. Se puede enrollar corrugado: Se pueden instalar y ensamblar bases de plástico según los requisitos del cliente, y se pueden personalizar con varios colores;
4. También se pueden equipar fusibles térmicos con diferentes temperaturas y requisitos según los clientes.
Aplicación del producto
Ampliamente utilizado en diferentes marcas y tipos de automóviles (resistencia de soplador de automóvil/resistencia de control de velocidad del ventilador/resistencia de luz trasera de automóvil).
Especificaciones técnicas
| modelo | potencia nominal (W) | Rango de resistencia (Ω) | Tolerancia de resistencia (%) |
coeficiente de temperatura (×10- 6/℃) |
voltaje de aislamiento (V) |
Voltaje máximo de sobrecarga (V) |
|||||||||||||
| Con placa disipadora de calor | Sin placa disipadora de calor | ||||||||||||||||||
| RX24 | 5 | 3 | 0.012～1KΩ | F(±1%) J(±5%) |
±100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Características de rendimiento
| 项目Items | 标准值Standard | 测试方法Test Methods |
| 短时间过负荷 Short time overload |
△R≤±(2%R0+0.05Ω) | 增加10倍额定功率的电压或最高阻值并计算每度的阳值变化率 To increase the voltage of 10 times the rated power or the highest resistance and resistance change rate of each calculation |
| 温度系数 Temperature Coefficient |
±300PPM/℃ | 实验温度:室温+100℃ Test temperature; indoors Temp.100℃ |
| 耐热性 Resistance to solder heat |
△R≤±(1%R0+0.05Ω) | 焊锡温度:350±10℃,时间:3秒 Solder Temp.:350±10℃,time:3 seconds |
| 温度循环 Temperature cycling |
△R≤±(5%R0+0.05Ω) | 在-55℃放置30分钟然后在+25℃放置10 .15分钟,然后 再在+275℃放置30分钟,然后再在+25℃放置10-15分钟,共循环5次 In 55 DEG C when placed for 30 minutes and then at+25C placed 10-15 minutes, and then in+275 DEG C when the place 30 minutes, and then at+ 25 C placed 10-15 minutes,a total of 5 cycles |
| 耐湿负荷 Humidity Load Life |
△R≤±(5%R0+0.05Ω) | 温度:40±2℃,相对湿度:90-95%,1倍额定工作电压,时间 1000小时(1.5小时开0.5小时关) Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95 &RH for 1000hrs' |
| 耐温负荷寿命 Temperature resistance load life |
△R≤±(5%R0+0.05Ω) | 在70±2℃恒温恒湿箱中施加额定电压或最大工作电压(取较小者) 共1000小时(通1.5小时,断0.5小时) In the 70 plus or minus 2 DEG C constant temperature and humidity box applied rated voltage, or the maximum working voltage (whichever is less) a total of 1000 hours (1.5 hours,0.5 hours) |
| 可焊锡性 Solderability |
吃锡面积95%以上 At least 95% coverage |
焊锡温度:245±3℃,时间:2±0.5秒245±3℃ for 2-3 seconds |
| 断续过负荷 Intermittent overload |
△R≤±(1%R0+0.05Ω) | 4倍额定电压或最高断续负荷电压(取较小者)测试1秒,停止25秒, 循环10000+200次 4 times the rated voltage or the maximum intermittent load voltage (whichever is smaller) to test a second, stop 25 seconds.loop 10000+200 times |
| 引出端强度 Terminal tensile strength |
△R±(2%R0+0.1Ω) | 拉力10N Tension 10N |
| 耐燃性 Flame resistance |
不可有明显火焰 There is no obvious fire |
分别按5,10,16倍功率加交流负荷5分钟 Respectively, according to 5, 10,16 times the power plus AC load for 5 minutes |
Especificación del tipo
Resistencia de carcasa de aluminio para lámpara de coche LED 20W
por ejemplo:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别Product category | 小分类 Sub-classification |
安装方式 installation |
功率 Power |
成品阻值 Value |
误差 Tolerance |
| RXG24汽车电阻 Automobile resistance |
T-单边安装孔式 T-single side mounting hole type |
M-端子式 M-terminal type |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F ±1% G ±2% J ±5% |

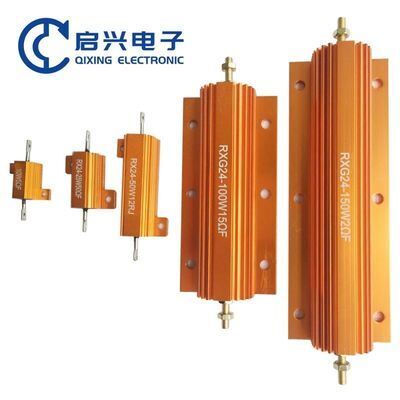

① RESISTENCIA DE CARCASA DE ALUMINIO DORADO
nombre del producto
Resistencia de carcasa de aluminio dorado de alta potencia
Descripción del producto
La superficie de la resistencia de carcasa de aluminio dorado tiene una ranura disipadora de calor, tamaño pequeño, alta potencia, resistencia a altas temperaturas, fuerte capacidad de sobrecarga, resistencia a la intemperie, alta precisión, resistencia inductiva estándar baja, alta estabilidad, arquitectura fuerte, y su flexibilidad es buena para múltiples opciones de combinación, lo que es propicio para la protección mecánica y la fácil instalación y uso.
Características
1. Tamaño pequeño y alta potencia
2. Estructura robusta y alta estabilidad;
3. Carcasa de aluminio para disipación de calor, adecuada para la instalación de paneles disipadores de calor.
4. Moldeo por compresión de película de cobre de silicio, buen rendimiento de aislamiento;
5. Cumple con los requisitos sin plomo/RoHS
Aplicación del producto
Campo de aplicación de resistencias de carcasa de aluminio dorado de alta potencia: ampliamente utilizadas en las industrias de fuentes de alimentación, convertidores de frecuencia, ascensores, audio de escenario y equipos de alta gama.
Dimensiones
| Product category | Unidad de dimensiones: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Especificaciones técnicas
| Product category | Potencia nominal | Rango de resistencia (Ω) | Voltaje máximo de trabajo (V) | Área de la placa disipadora de calor |
(g) |
||||
| Con placa disipadora de calor | Sin placa disipadora de calor | KAL | NKAL (no inductivo) |
KAL | NKAL (no inductivo) |
área de superficie (cm²) |
espesor (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Curva de reducción de potencia y curva de aumento de temperatura 功率衰减曲线和升温曲线
Curva de reducción de potencia Curva de aumento de temperatura
Características de rendimiento
| 项目Items | 标准值Standard | 测试方法Test Methods |
| 短时间过负荷 Short time overload |
±1% | 2.5倍额定功率/5秒 2.5times power/5 seconds |
| 温度系数 Temperature Coefficient |
±200 PPM/℃ | 实验温度:室温+100℃ Test temperature:indoors Temp.100℃ |
| 耐热性 Resistance to solder heat |
±1% | 焊锡温度:350±10℃,时间:3秒 Solder Temp:350±10℃,time:3 seconds |
| 耐电压 Dielectric withstanding voltage |
无烧毁或绝缘性破坏 No breakdown or flashover |
施加直流电压500V持续1分钟 500V for 60 seconds |
| 耐湿负荷 Humidity Load Life |
±0.5% | 温度:40±2℃,相对湿度:90-95%,1倍额定工作电压 时间1000小时(1.5小时开0.5小时关)Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95&RH for 1000h |
| 负荷寿命 Load Life |
±2.0% | 温度:25℃,1倍额定工作电压,时间1000小时 (1.5小时开0.5小时关)Rated voltage 1.5hr ON,0.5hr OFF at 25℃ for 1000hrs |
| 可焊锡性 Solderability |
吃锡面积95%以上 At least 95% coverage |
焊锡温度:235±5℃,时间:2±0.5秒 235±5℃ for 2±0.5 seconds |
Especificación del tipo
Resistencia de alambre de alta potencia con carcasa de aluminio dorado Descripción del modelo del producto
por ejemplo:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| 产品类别Product category | 小分类 Sub-classification |
安装方式 installation |
功率 Power |
成品阻值 Value |
误差 Tolerance |
| RXG24金黄色铝壳电阻 Golden resistance NKAL无感金黄色铝壳电阻 No-sense Golden resistance |
T-单边安装孔式 T-single side mounting hole type |
M-端子式 M-terminal type |
10W 25W 300W |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
F ±1% G ±2% J ±5% |
Empaquetado del producto
Catálogos de productos
Perfil de la empresa
Somos una fábrica con muchos años de experiencia en producción, dedicada a proporcionar a los clientes productos y servicios de alta calidad. Contamos con equipos de producción avanzados y un equipo profesional de investigación y desarrollo, que puede proporcionar capacidad suficiente y asumir pedidos personalizados OEM y ODM.
La calidad de nuestros productos ha sido ampliamente reconocida por los clientes, y nuestro servicio postventa también ha sido muy elogiado. Con muchos años de experiencia en producción, hemos brindado servicios y cooperación a muchos clientes de renombre. Damos la bienvenida a amigos de todo el mundo para discutir la cooperación, y brindaremos el mejor servicio y productos para devolver la confianza y el apoyo de los clientes.
Siempre nos adherimos a la filosofía empresarial de "la calidad primero, el cliente primero", mejoramos constantemente nuestra propia calidad y nivel de servicio, y brindamos mejores productos y servicios a los clientes. Esperamos su cooperación y creamos juntos un futuro mejor.
Preguntas frecuentes:
1. ¿Quiénes somos?
Estamos ubicados en Sichuan, China, comenzamos en 2005, vendemos al mercado nacional (70.00%), Europa occidental (8.00%), América del Norte (5.00%), Sur
Asia (3.00%), Asia oriental (3.00%), América del Sur (2.00%), Europa meridional (2.00%), Europa oriental (2.00%), Medio Oriente (2.00%), Sudeste
Asia (2.00%), Oceanía (1.00%). Hay un total de aproximadamente 51-100 personas en nuestra oficina.
2. ¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en masa;
Inspección final siempre antes del envío;
3. ¿Qué puedes comprarnos?
Potenciómetro, Resistencia, Filtro EMI, Perilla, Interruptor
4. ¿Por qué deberías comprarnos a nosotros y no a otros proveedores?
Nuestra empresa se estableció en 2005, que se dedica principalmente a desarrollar y fabricar diferentes tipos de potenciómetros, filtros de ruido de CA/CC,
y resistencias de potencia cerámicas y es un fabricante profesional que garantiza alta calidad, mejores servicios y mejor precio.
5. ¿Qué servicios podemos ofrecer?
Términos de entrega aceptados: FOB, CFR, CIF, EXW, FCA;
Moneda de pago aceptada: USD, EUR, CNY;
Tipo de pago aceptado: T/T, L/C, , Western Union, Efectivo;
Idiomas hablados: inglés, chino
