Resistente de herida de alambre de concha de aluminio de oro 50W 5% Resistente de señal de giro
Resistente de herida de alambre de concha de aluminio de oro 50W 5% Resistente de señal de giro
Key Attributes
Nombre de la marca:BONENS
Model Number:Resistencia de alambre
Place of Origin:Sichuan, China
Certification:RoHS
Standard Packaging:Embalaje de cartón
Product Summary
Resistencia bobinada de aluminio dorado RX24 50W 5% resistencia de señal de giro RESISTENCIA DE LED PARA LUCES DE COCHE Resistencia de luz LED Resistencia de luz LED para coche nombre del producto Resistencia de aluminio dorado para señal de giro LED de automóvil, resistencia HID Descripción del ...
Detalles del producto
Resaltar:
Carcasa de aluminio dorado.
,Precio directo de la fábrica
,Especificaciones modificadas para requisitos particulares
Type:
Resistencia de caja de aluminio
Model:
Se aplicará el procedimiento siguiente:
Rated Power Range:
5W ~ 500W
Allowable Resistance Deviation:
El 5%
Material:
Herida del alambre
Temperature Coefficient:
PTC
Temperature Drift Range:
≤ 300 ppm/°C
Working Temperature Range:
-55°C~+300°C
Power Characteristics:
De alta potencia
Shape:
Forma de la hoja plana
Frequency Characteristic:
Frecuencia ultraelevada
Type:
Resistencia de alambre
Application:
circuitos de potencia y frenado
Descripción de producto
Especificaciones y Características Detalladas
Resistencia bobinada de aluminio dorado RX24 50W 5% resistencia de señal de giro

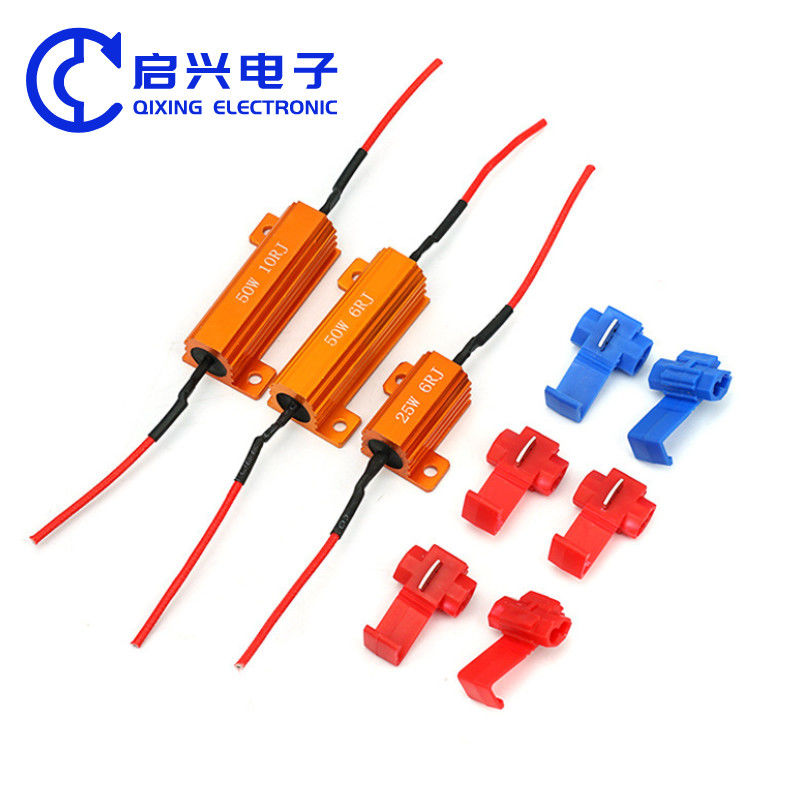

RESISTENCIA DE LED PARA LUCES DE COCHE
Resistencia de luz LED Resistencia de luz LED para coche
nombre del producto
Resistencia de aluminio dorado para señal de giro LED de automóvil, resistencia HID
Descripción del producto
Resistencia de luz para automóvil, resistencia LED, resistencia decodificadora HID, resistencia de carcasa de aluminio, resistencia de 50W
1. Utilizando cerámica resistente a altas temperaturas como matriz de resistencia, tiene un alto rendimiento de disipación de calor
2. Seleccione alambre de aleación de resistencia altamente estable, enróllalo según métodos de proceso rigurosos y suéldalo en dos o más terminales conductores, lo que hace que la resistencia tenga una fuerte resistencia al impacto y alta estabilidad. El encapsulado de pintura no combustible proporciona una protección eficaz para el alambre de resistencia, mejorando así su vida útil;
3. Según los diferentes modelos de vehículos y las necesidades del cliente, ensamble fusibles térmicos y bases de plástico en productos terminados.
Características
1. Las resistencias de ajuste para automóviles tienen las características de alta potencia, tamaño pequeño, baja temperatura y rendimiento estable;
2. Una sola resistencia puede lograr uno o más valores de resistencia;
3. La matriz de resistencia se puede seleccionar en diferentes formas como circular, plana o cuadrada según los diferentes modelos de vehículos y los requisitos del cliente. El alambre de bobinado de resistencia puede ser plano o redondo. Se puede enrollar corrugado: Se pueden instalar y ensamblar bases de plástico según los requisitos del cliente, y se pueden personalizar con varios colores;
4. También se pueden equipar fusibles térmicos con diferentes temperaturas y requisitos según los clientes.
Aplicación del producto
Ampliamente utilizado en diferentes marcas y tipos de automóviles (resistencia de ventilador de automóvil/resistencia de control de velocidad del ventilador/resistencia de luz trasera de automóvil).
Especificaciones Técnicas
| modelo | potencia nominal (W) | Rango de resistencia (Ω) | Tolerancia de Resistencia (%) |
coeficiente de temperatura (×10- 6/RXG24) |
voltaje de aislamiento (V) |
Voltaje máximo de sobrecarga (V) |
|||||||||||||
| Con disipador de calor | Sin disipador de calor | ||||||||||||||||||
| RX24 | 5 | Voltaje de resistencia dieléctrica | 0.012~1KΩ | F(±1%) J(±5%) |
±100 ±50 |
horas apagado) | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| No-sense Golden resistance | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Características de Rendimiento
| Ítem | Valor Estándar | Métodos de Prueba |
| 2.5 Short time overload |
△R≤±(2%R0+0.05Ω) | Aumentar la potencia nominal 10 veces o la resistencia más alta y calcular la tasa de cambio de resistencia por ciclo To increase the voltage of 10 times the rated power or the highest resistance and resistance change rate of each calculation |
| ℃ Temperature Coefficient |
±300PPM/℃ | Temperatura de prueba: Temperatura ambiente +100℃ Test temperature; indoors Temp.100℃ |
| ℃ Resistance to solder heat |
△R≤±(1%R0+0.05Ω) | Temperatura de soldadura: 350±10℃, tiempo: 3 segundos Solder Temp.:350±10℃,time:3 seconds |
| Ciclo de temperatura Temperature cycling |
En una caja de temperatura y humedad constantes de 70±2℃, aplicar voltaje nominal o voltaje de trabajo máximo (el menor de los dos) durante 1000 horas (1.5 horas encendido, 0.5 horas apagado) | Colocar a -55℃ durante 30 minutos y luego a +25℃ durante 10-15 minutos, luego a +275℃ durante 30 minutos, y luego a +25℃ durante 10-15 minutos, un total de 5 ciclos In 55 DEG C when placed for 30 minutes and then at+25C placed 10-15 minutes, and then in+275 DEG C when the place 30 minutes, and then at+ 25 C placed 10-15 minutes,a total of 5 cycles Vida útil bajo carga de humedad |
| ℃ △R≤±(5%R0+0.05Ω) |
En una caja de temperatura y humedad constantes de 70±2℃, aplicar voltaje nominal o voltaje de trabajo máximo (el menor de los dos) durante 1000 horas (1.5 horas encendido, 0.5 horas apagado) |
1000小时(1.5小时开0.5小时关) Rated voltage 1.5hr ON,0.5hr OFF at 40±2℃,90-95 &RH for 1000hrs' Vida útil bajo carga de temperatura |
|
Temperature resistance load life △R≤±(5%R0+0.05Ω) |
En una caja de temperatura y humedad constantes de 70±2℃, aplicar voltaje nominal o voltaje de trabajo máximo (el menor de los dos) durante 1000 horas (1.5 horas encendido, 0.5 horas apagado) |
共1000小时(通1.5小时,断0.5小时) In the 70 plus or minus 2 DEG C constant temperature and humidity box applied rated voltage, or the maximum working voltage (whichever is less) a total of 1000 hours (1.5 hours,0.5 hours) Soldabilidad |
| At least 95% coverage Área de cobertura de soldadura 95% o más |
At least 95% coverage Temperatura de soldadura: 245±3℃, tiempo: 2±0.5 segundos |
245±3℃ for 2-3 seconds |
| Sobrecarga intermitente Intermittent overload |
△R≤±(1%R0+0.05Ω) | Voltaje nominal 4 veces o voltaje máximo de sobrecarga intermitente (el menor de los dos) para probar 1 segundo, detener 25 segundos, ciclo 10000+200 veces 循环10000+200次 4 times the rated voltage or the maximum intermittent load voltage (whichever is smaller) to test a second, stop 25 seconds.loop 10000+200 times |
| Resistencia a la tracción del terminal Terminal tensile strength |
△R±(2%R0+0.1Ω) | Tensión 10N Tension 10N |
| Resistencia a la llama Flame resistance |
Sin fuego obvio There is no obvious fire |
Aplicar carga de CA 5 minutos según 5, 10, 16 veces la potencia Respectively, according to 5, 10,16 times the power plus AC load for 5 minutes |
Especificación de Tipo
Resistencia de carcasa de aluminio para lámpara de coche, resistencia LED de 20W
15R
| No-sense Golden resistance | Categoría de producto | Estilo | Subcategoría | Clasificación pequeña | Método de instalación |
| InstalaciónPotencia | Potencia Valor de resistencia del producto |
Valor Tolerancia |
Tolerancia RXG24 |
Resistencia de aluminio dorado Golden resistance |
NKAL Resistencia de aluminio dorado no inductiva |
| RXG24 Resistencia de automóvil Automobile resistance |
S-bilateral mounting hole typeM- Tipo de cable |
Y-lead type10W R01 0.01Ω |
15R 15Ω 40K 40KΩ F ±1% |
R01 0.01Ω R10 0.1Ω 15R 15Ω 40K 40KΩ |
Perfil de la empresa Somos una fábrica con muchos años de experiencia en producción, dedicada a proporcionar a los clientes productos y servicios de alta calidad. Contamos con equipos de producción avanzados y un equipo profesional de investigación y desarrollo, que puede proporcionar capacidad suficiente y asumir pedidos personalizados OEM y ODM. La calidad de nuestros productos ha sido ampliamente reconocida por los clientes, y nuestro servicio postventa también ha sido muy elogiado. Con muchos años de experiencia en producción, hemos brindado servicios y cooperación a muchos clientes de renombre. Damos la bienvenida a amigos de todo el mundo para discutir la cooperación, y brindaremos el mejor servicio y productos para devolver la confianza y el apoyo de los clientes. |

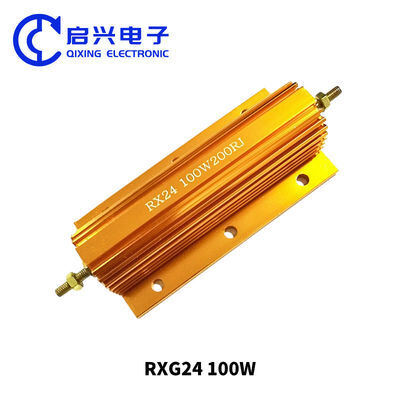

RESISTENCIA DE ALUMINIO DORADO
nombre del producto
Resistencia de carcasa de aluminio dorado de alta potencia
Descripción del producto
La superficie de la resistencia de carcasa de aluminio dorado tiene una ranura de disipación de calor, tamaño pequeño, gran potencia, alta resistencia a la temperatura, fuerte capacidad de sobrecarga, resistencia a la intemperie, alta precisión, resistencia inductiva baja estándar, alta estabilidad, arquitectura fuerte, y su flexibilidad es buena para múltiples opciones de combinación, lo que favorece la protección mecánica y la fácil instalación y uso.
Características
1. Tamaño pequeño y alta potencia
2. Estructura robusta y alta estabilidad;
3. Carcasa de aluminio para disipación de calor, adecuada para la instalación de paneles de disipación de calor.
4. Moldeo por compresión de película de silicio-cobre, buen rendimiento de aislamiento;
5. Cumple con los requisitos sin plomo/RoHS
Aplicación del producto
Campo de aplicación de resistencias de carcasa de aluminio dorado de alta potencia: ampliamente utilizadas en las industrias de fuentes de alimentación, convertidores de frecuencia, ascensores, audio de escenario y equipos de alta gama
Dimensiones
| Potencia | Unidad de dimensiones: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A±1 | B±1 | C±1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | horas | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | horas |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | horas |
Especificaciones Técnicas
| Potencia | Potencia Nominal | Rango de resistencia (Ω) | Voltaje máximo de trabajo (V) | Área del disipador de calor |
(g) |
||||
| Con disipador de calor | Sin disipador de calor | KAL | NKAL (no inductivo) |
KAL | NKAL (no inductivo) |
área superficial (cm²) |
espesor (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | ±0.5% | 6 |
| RXG24 25w | horas | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | ±0.5% | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | ±0.5% | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | horas apagado) | 995 | Voltaje de resistencia dieléctrica | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | Voltaje de resistencia dieléctrica | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | Voltaje de resistencia dieléctrica | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | Voltaje de resistencia dieléctrica | 550 |
Curva de Reducción de Potencia y Curva de Aumento de Temperatura
Curva de Reducción de Potencia Curva de Aumento de Temperatura
Características de Rendimiento
| ÍtemValor Estándar | Métodos de PruebaSobrecarga de corta duración | Short time overload±1% |
| 2.5 Potencia nominal 2.5 veces / 5 segundos |
tiempo: | segundos2.5times power/5 secondsCoeficiente de temperaturaResistencia bobinada de aluminio dorado de alta potencia Descripción del modelo del producto ±200 PPM/ |
| ℃ Temperatura de prueba: Temperatura ambiente +100℃ |
Test temperature:indoors Temp.100RXG24 | Resistencia al calor de soldaduraResistance to solder heatRXG24 Temperatura de soldadura:RXG24 |
| ℃ , |
tiempo: | 2±0.5segundosRXG24℃ for 2±0.5 secondsVoltaje de resistencia dieléctricaResistencia bobinada de aluminio dorado de alta potencia Descripción del modelo del producto Sin ruptura ni descargaRXG24Aplicar voltaje de CC |
| 500V Sostener |
1 minuto |
500V for 60 secondsVida útil bajo carga de humedadHumidity Load Life±0.5%Temperatura: 40±2 |
| ℃ , |
Humedad relativa: | 1000Voltaje de trabajo nominalRXG24℃horas(1.5horas encendido 0.5horas apagado)Voltaje nominal 1.5 horas encendido, 0.5 horas OFF at 25℃ for 1000hrsSoldabilidadLoad Life ±2.0%RXG2425 |
| ℃ ,1 |
Voltaje de trabajo nominal, tiempo | 1000horasRXG24horas encendido0.5horas apagado)Voltaje nominal 1.5 horas encendido, 0.5 horas OFF at 25℃ for 1000hrsSoldabilidadSolderability Área de cobertura de soldaduraRXG24o más |
| At least 95% coverage Temperatura de soldadura: |
235±5℃, tiempo: |
2±0.5por ejemplo: RX24TM20W15RJRXG24℃ for 2±0.5 secondsEspecificación de TipoResistencia bobinada de aluminio dorado de alta potencia Descripción del modelo del producto por ejemplo: RX24TM20W15RJRXG24T |
M
20W
15R
| No-sense Golden resistance | Categoría de producto | Estilo | Subcategoría | Clasificación pequeña | Método de instalación |
| InstalaciónPotencia | Potencia Valor de resistencia del producto |
Valor Tolerancia |
Tolerancia RXG24 |
Resistencia de aluminio dorado Golden resistance |
NKAL Resistencia de aluminio dorado no inductiva |
| No-sense Golden resistanceT- Tipo de orificio de montaje unilateral S-Tipo de orificio de montaje bilateral T-single side mounting hole type |
S-bilateral mounting hole typeM- Tipo de cable |
Y-lead type10W R01 0.01Ω |
15R 15Ω 40K 40KΩ F ±1% |
G ±2% J ±5% Empaque del producto Catálogos de productos |
Perfil de la empresa Somos una fábrica con muchos años de experiencia en producción, dedicada a proporcionar a los clientes productos y servicios de alta calidad. Contamos con equipos de producción avanzados y un equipo profesional de investigación y desarrollo, que puede proporcionar capacidad suficiente y asumir pedidos personalizados OEM y ODM. La calidad de nuestros productos ha sido ampliamente reconocida por los clientes, y nuestro servicio postventa también ha sido muy elogiado. Con muchos años de experiencia en producción, hemos brindado servicios y cooperación a muchos clientes de renombre. Damos la bienvenida a amigos de todo el mundo para discutir la cooperación, y brindaremos el mejor servicio y productos para devolver la confianza y el apoyo de los clientes. |
Siempre nos adherimos a la filosofía empresarial de "calidad primero, cliente primero", mejoramos constantemente nuestra propia calidad y nivel de servicio, y brindamos mejores productos y servicios a los clientes. Esperamos su cooperación y crear juntos un futuro mejor.
Preguntas Frecuentes
1. ¿Quiénes somos?
Tenemos nuestra sede en Sichuan, China, comenzamos en 2005, vendemos al mercado nacional (70.00%), Europa occidental (8.00%), América del Norte (5.00%), Sur
Asia (3.00%), Asia oriental (3.00%), América del Sur (2.00%), Europa meridional (2.00%), Europa oriental (2.00%), Oriente Medio (2.00%), Sudeste
Asiático (2.00%), Oceanía (1.00%). Hay un total de aproximadamente 51-100 personas en nuestra oficina.
2. ¿Cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en masa;
Inspección final siempre antes del envío;
3. ¿Qué nos puedes comprar?
Potenciómetro, Resistencia, Filtro EMI, Perilla, Interruptor
4. ¿Por qué deberías comprarnos a nosotros y no a otros proveedores?
Nuestra empresa se estableció en 2005, que se dedica principalmente a desarrollar y fabricar diferentes tipos de potenciómetros, filtros de ruido de CA y CC,
y resistencias de potencia cerámicas y es un fabricante profesional que garantiza alta calidad, los mejores servicios y el mejor precio.
5. ¿Qué servicios podemos proporcionar?
Términos de entrega aceptados: FOB, CFR, CIF, EXW, FCA;
Moneda de pago aceptada: USD, EUR, CNY;
Tipo de pago aceptado: T/T, L/C, , Western Union, Efectivo;
Idiomas hablados: Inglés, Chino
