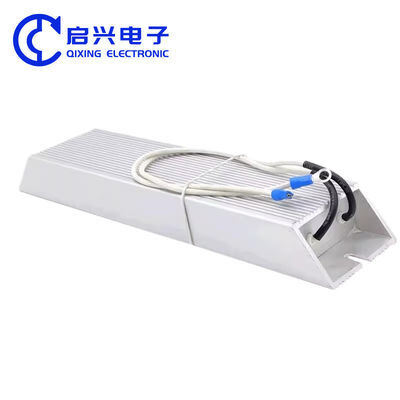

Resistencia de la cáscara de aluminio RXLG 50 Ohm Resistencia de frenado de 60 W a 5000 W
Resistencia de la cáscara de aluminio RXLG 50 Ohm Resistencia de frenado de 60 W a 5000 W
Key Attributes
Nombre de la marca:BONENS
Model Number:RXLG
Place of Origin:Sichuan, China
Standard Packaging:Embalaje de cartón
Product Summary
Resistencia de frenado de aluminio RXLG 40W 60W 80W 100W 800W resistencia bobinada para convertidor de frecuencia NOMBRE DEL PRODUCTO Resistencia de frenado de 150W, resistencia de caja de aluminio, resistencia de convertidor de frecuencia INTRODUCCIÓN DEL PRODUCTO Resistencia de carcasa de aluminio ...
Detalles del producto
Resaltar:
Resistencia de 50 Ohm
,Rango de 60W a 5000W
,Listo para Frenado de Inversor
Rated Power Range:
60w~2000w
Operating Voltage Range:
El valor de las emisiones de CO2
Rated Resistance Range:
0.1Ω~100KΩ
Highest Withstand Pressure:
Las demás:
Highest Precision:
El 1%
IP Rating:
IP00/IP33
Vibration:
1.5g
Temperature Drift Range:
≤ 400 ppm/°C
Working Temperature Range:
-55°C+275°C
Wiring:
hilo / plomo / inserción
Type:
Frenado con carcasa de aluminio
Resistance:
50 ohmios
Power Range:
60W, 80W, 100W, 120W, 150W, 200W,...
Application:
Convertidor de frecuencia
Descripción de producto
Especificaciones y Características Detalladas
Resistencia de frenado de aluminio RXLG 40W 60W 80W 100W 800W resistencia bobinada para convertidor de frecuencia
NOMBRE DEL PRODUCTO
Resistencia de frenado de 150W, resistencia de caja de aluminio, resistencia de convertidor de frecuencia
INTRODUCCIÓN DEL PRODUCTO
Resistencia de carcasa de aluminio trapezoidal RXLG, también conocida como resistencia de frenado, resistencia de regeneración, resistencia de carga, resistencia de descarga, resistencia de freno, resistencia de alta potencia, resistencia de descarga, etc.
La resistencia de freno de carcasa de aluminio RXLG adopta una carcasa de aleación de aluminio de alta disipación de calor y material resistente a altas temperaturas como matriz de resistencia, encapsulado de relleno de alta aislamiento y no combustible, y el sustrato de resistencia está estrechamente combinado con el alambre de resistencia y la carcasa metálica, lo que tiene alta estabilidad y conductividad térmica. Tiene disipación de calor rápida, resistencia a la vibración, gran potencia y fuerte resistencia a la sobrecarga, tamaño pequeño, fácil instalación, apariencia hermosa, adecuada para entornos de control industrial hostiles, y es un producto de soporte ideal para la electrónica de potencia. Se utiliza ampliamente en frenos de inversor, ascensores, laminadores, grúas, trefiladoras y pruebas de envejecimiento de carga.
DESCRIPCIÓN DEL MATERIAL DEL PRODUCTO
Resistencia deslizante ajustable de freno de descarga de envejecimiento de carga de alta potencia de tubo de porcelana RX20
| Carcasa exterior | Buena disipación de calor, adecuada para instalación en disipador de calor, alto aislamiento, estructura de soldadura de fusión completa, instalada en el sustrato debe tener efecto de absorción de calor, con estructura de moldeo de protección ambiental, componentes de baja reactancia sin bobinado inductivo |
| Cable conductor | Alambre de constantán o alambre de aleación de nicromo, dependiendo del valor de resistencia |
| Materiales del núcleo | Cerámica o porcelana de talco depende del tamaño físico |
| Disipadores de calor | La mano de obra es fina, el bobinado es uniforme, el uso de recubrimientos inorgánicos y el aislamiento es duradero. Supera la biografía |
CARACTERÍSTICAS DEL PRODUCTO
Características de la resistencia de carcasa de aluminio trapezoidal RXLG:
1. Tamaño pequeño, alta potencia, gran capacidad de sobrecarga, buena disipación de calor, resistencia a la intemperie, resistencia a la vibración·
2. Fácil de instalar firmemente, fácil de acoplar al radiador. Es adecuado para su uso en entornos exigentes y hostiles
3. La resistencia de carcasa de aluminio trapezoidal serie RXLG está hecha de carcasa de aleación de aluminio de alta disipación de calor
4. Material de relleno completamente sellado de resina de silicona resistente a altas temperaturas y humo de sílice, no tóxico e inodoro. Protección ambiental, verde y seguro
5. El esqueleto del alambre de resistencia bobinado es de cerámica. El alambre electrolítico está hecho de constantán y níquel-cromo. Asegura resistencia al calor, resistencia a altas temperaturas, rendimiento estable y larga vida útil
CARACTERÍSTICAS ELÉCTRICAS
La carcasa de aluminio tiene un buen rendimiento de disipación de calor, resistencia a la intemperie, resistencia a la vibración, fácil de instalar firmemente, fácil de acoplar radiadores, y es adecuada para su uso en entornos de alta demanda y hostiles.
TAMAÑO DEL PRODUCTO
| Potencia Potencia |
Tamaño/Dimensión (mm) | |||||||||
| PP ±2 |
B±2 | C±1 | D±1 | E±1 | F±1 | Cableado 2 (mm) |
Terminal | Rango de valor de resistencia Resistencia |
Imagen 60W |
|
| 115 | 96 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenB | 800W | |
| 140 | 121 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 165 | 135 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 190 | 171 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 215 | 185 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 165 | 135 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 215 | 185 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 265 | 235 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 335 | 305 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩImagenBΩImagenB | 800W | |
| 400 | 382 | 61 | 59 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
| 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
| 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
| 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
| 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩImagenBΩImagenB | CURVA DE AUMENTO DE TEMPERATURA SUPERFICIAL |
CURVA DE DERATING
A
PPÁREA DE APLICACIÓN
1. La resistencia de carcasa de aluminio trapezoidal RXLG se utiliza como resistencia de frenado para proteger el inversor y el servo de los daños de la potencia regenerativa del motor
2. La resistencia de carcasa de aluminio trapezoidal RXLG se utiliza como carga falsa en equipos de electrónica de potencia como generadores y sistemas de inversor para probar los indicadores de rendimiento del equipo
3. Las resistencias de carcasa de aluminio trapezoidal RXLG se utilizan como resistencias de muestreo, resistencias limitadoras de corriente, resistencias de arranque, resistencias de descarga, resistencias de carga, resistencias de regeneración y resistencias de reinicio en equipos de electrónica de potencia
4. La resistencia de carcasa de aluminio trapezoidal RXLG se utiliza como elemento limitador de corriente o elemento divisor de voltaje en el circuito de inversor, servo, fuente de alimentación y otros equipos para regular y estabilizar la corriente y el voltaje
EMBALAJE DE PRODUCCIÓN
Las resistencias de freno de aluminio RXLG se empaquetan individualmente en cajas de cartón
Código de identificación del producto terminado
RXLG
| 200 | 50R | J | L | Categoría de producto |
| Potencia nominal | Resistencia | Precisión | Cableado | Serie RXLG (carcasa de aluminio trapezoidal) |
| 50=50W | 100=100W R1=0.1Ω |
100R=100Ω F=±1% |
G=±2% H=±3% J=±5% K=±10% T = rosca |
L = cable P = inserto *Observaciones: RXLG 200W 50Ω ±5%, modelo: RXLG-200-50RJ-L; baja inductancia, agregue la letra N en el modelo, por ejemplo: N RXLG-200-50RJ |
Se recomiendan resistencias para su uso
Se recomienda dejar un margen de potencia de 1.5 veces en la resistencia utilizada en el circuito, por ejemplo, si el voltaje del circuito es de 100V y la corriente es de 0.01A, la potencia calculada es: P = 100 * 0.01 = 1W, en este momento la resistencia no puede usar 1W, calcule 1 * 1.5 = 1.5W, no hay resistencia de 1.5W, por lo que se necesita una resistencia de 2W
PERFIL DE LA EMPRESA
Sichuan Qixing Electronics Co., Ltd. es una empresa profesional dedicada al desarrollo, producción y venta de potenciómetros, resistencias, filtros, perillas de potenciómetro, interruptores de banda y condensadores. Fundada en 2005, contamos con muchos años de experiencia en producción. La sede de nuestra empresa se encuentra en el distrito de Wenjiang, ciudad de Chengdu, provincia de Sichuan, China.
Somos una fábrica con muchos años de experiencia en producción, dedicada a proporcionar a los clientes productos y servicios de alta calidad. Contamos con equipos de producción avanzados y un equipo profesional de investigación y desarrollo, que puede proporcionar capacidad suficiente y asumir pedidos personalizados OEM y ODM.
La calidad de nuestros productos ha sido ampliamente reconocida por los clientes, y nuestro servicio postventa también ha sido muy elogiado. Con muchos años de experiencia en producción, hemos brindado servicios y cooperación a muchos clientes de renombre. Damos la bienvenida a amigos de todo el mundo para discutir la cooperación, y proporcionaremos el mejor servicio y productos para devolver la confianza y el apoyo de los clientes.
Siempre nos adherimos a la filosofía empresarial de "calidad primero, cliente primero", mejoramos constantemente nuestra propia calidad y nivel de servicio, y brindamos mejores productos y servicios a los clientes. Esperamos su cooperación y crear juntos un futuro mejor
PREGUNTAS FRECUENTES:
1. ¿quiénes somos?
Tenemos nuestra sede en Sichuan, China, comenzamos en 2005, vendemos al mercado nacional (70.00%), Europa occidental (8.00%), América del Norte (5.00%), Sur
Asia (3.00%), Asia oriental (3.00%), América del Sur (2.00%), Europa meridional (2.00%), Europa oriental (2.00%), Oriente Medio (2.00%), Sudeste
Asia (2.00%), Oceanía (1.00%). Hay un total de aproximadamente 51-100 personas en nuestra oficina.
2. ¿cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en masa;
Siempre inspección final antes del envío;
3. ¿qué nos puedes comprar?
Potenciómetro, Resistencia, Filtro EMI, Perilla, Interruptor
4. ¿por qué deberías comprarnos a nosotros y no a otros proveedores?
Nuestra empresa se estableció en 2005, que desarrolla y fabrica principalmente diferentes tipos de potenciómetros, filtros de ruido de CA CC,
y resistencias de potencia cerámicas y es un fabricante profesional que garantiza alta calidad, mejores servicios y mejor precio.
5. ¿qué servicios podemos proporcionar?
Términos de entrega aceptados: FOB, CFR, CIF, EXW, FCA&uff1b
Moneda de pago aceptada: USD, EUR, CNY;
Tipo de pago aceptado: T/T, L/C, , Western Union, Efectivo;
Idioma hablado: inglés, chino
