Potenciómetro de película de carbono de bobina única con interruptor RV30YN20S RV30YNME20S B502 5K

RV30 serie RV30YN20S RV30YNME20S B502 5K potencialómetro de película de carbono de bobina única con interruptor

nombre del producto:

Potenciómetro de película de carbono giratorio de un solo giro de la serie RV30 3w

Descripción del producto:

RV30YN20S potencialómetro de película de carbono de bobina única, potencia nominal de 3 W, diámetro del eje de 6 mm, longitud del eje de 20 mm, diámetro exterior de 30 mm, extremo del eje con ranuras, tolerancia a la resistencia ± 10%,de carrera mecánica de 300 ° ± 5 ° C con un rango de temperatura de -10 °C a -85 °C, duración de rotación 20000 revoluciones, potencia 3W, embalaje 20pcs/caja Los valores de resistencia del potencialómetro de película de carbono RV30YN20S de bobina única incluyen: 100R, 200R, 500R, 1K, 2K, 5K, 10K, 20K, 50K,100 mil., 200K, 500K, 1M, etc

Parámetros de las especificaciones:



Eléctrico
Rango de resistencia estándar				B = 100Ω a 2MΩ A,C = 1kΩ a 2MΩ
Resistencia Tolerancia				El 10% estándares
Acabar con la resistencia				3Ω como máximo.
Resistencia más estrecha				B = lineal; A = audio CW (logaritmo); C = audio CCW (logaritmo)
No obstante lo dispuesto en el apartado 1, los requisitos de seguridad se aplicarán a las instalaciones de los Estados miembros en los que se encuentren instaladas.				3% o 3Ω, la que sea mayor
Clasificación de potencia				Clasificaciones por debajo de +40°C, 0 vatios en +85°C
	Más estrecho	R≤10kΩ	10kΩ	50 kΩ	R> 300kΩ
	B. El trabajo	1.0W	0.8W	0.6W	0.4W
	A y C	0.8W	0.6W	0.3W	0.2W
Válvula de entrada máxima				B = 500VDC; A,C = 350VDC o potencia nominal, el que sea más pequeño
Resistencia al aislamiento				100 MΩ como mínimo a 1.000 VDC
Resistencia dieléctrica				1,000VAC, 1 minuto
Viajes de adaptación				Las condiciones de ensayo de las máquinas de ensayo
Mecánica
Viajes mecánicos				300° ± 5°
Torque del eje				51 a 306 gf •cm (0,707 a 4,242 oz • en)
				51 a 510 gf •cm (0,707 a 7,070 oz • pulgadas)
Detener la fuerza				10.2 kgf •cm (141,4 oz • pulgadas) máximo.
Torque de las tuercas de montaje				15 kgf •cm (207,94 oz • pulgadas) máximo.
Capacidad de soldadura				235°C, 5 segundos
Marcado				Tipo de modelo, cónico, código de resistencia, tipo de eje, Identificación del terminal, código de fecha
Medio ambiente
Rango de temperatura				-10 años°CEn el+85°C
Características de la temperatura				+ 85°C, 30 minutos sin carga
				R≤10kΩ¿Qué quieres decir?∆T/R≤±6%
				10kΩ¿Qué es esto?R¿Qué es esto?1MΩ¿Qué quieres decir?∆T/R≤±10%
				R≥1MΩ¿Qué quieres decir?∆T/R≤±15%
Vida útil de la carga				± 40°C, 1.000 horas con carga nominal
				∆T/R≤±10%
Humedad y duración de carga				+40°C, 90-95% de Hg,
				500 horas con carga nominal
				R¿Qué es esto?100 kΩ¿Qué quieres decir?∆T/R≤- ¿ Qué?10% ~+El 15%
				R≥100kΩ¿Qué quieres decir?∆T/R≤- ¿ Qué?10% ~+El 20%
Choque térmico				-10 años°C~+85°C,5 ciclos sin carga
				∆T/R≤±10%
Vibración				10-55Hz, amplitud de 1,5 mm, 3 direcciones, 2 horas cada una.
				∆T/R≤±2,5%
Resistencia térmica a la soldadura				350°C, 3,5 segundos ∆T/R≤±2%
Vida en rotación				15,000 ciclos (500 ciclos sólo para los modelos de bloqueo del eje) sin carga
				∆T/R≤±7%
Interruptores rotativos estándar
Clasificación del interruptor				110VAC, 1A o 3A, SPDT o SPST
Resistencia de contacto				0.05Ω como máximo.
Torque de funcionamiento				1Las demás partidas de la partida 1 incluyen:
Vida útil				10,000 ciclos con carga nominal
R = Valor de resistencia total; ∆T/R = Cambio de resistencia total

Características del producto:

RV30 Potenciómetro de película de carbono de giro único Características del producto
▶ 30 mm de diámetro, controles de panel industrial de un solo giro
▶ Elemento de película de carbono
▶ Unidad única, tándem y triple, eje único; unidad doble, eje doble
▶ Interruptor SPST o SPDT con capacidad de 1A o 3A
▶ Modelos de cerradura de eje
▶ Solo se puede montar en el panel
▶ Ejes de 6 mm de diámetro en forma de ranura, plano o redondo
▶ longitud del eje estándar de 15 mm o 20 mm

Tamaño del producto:

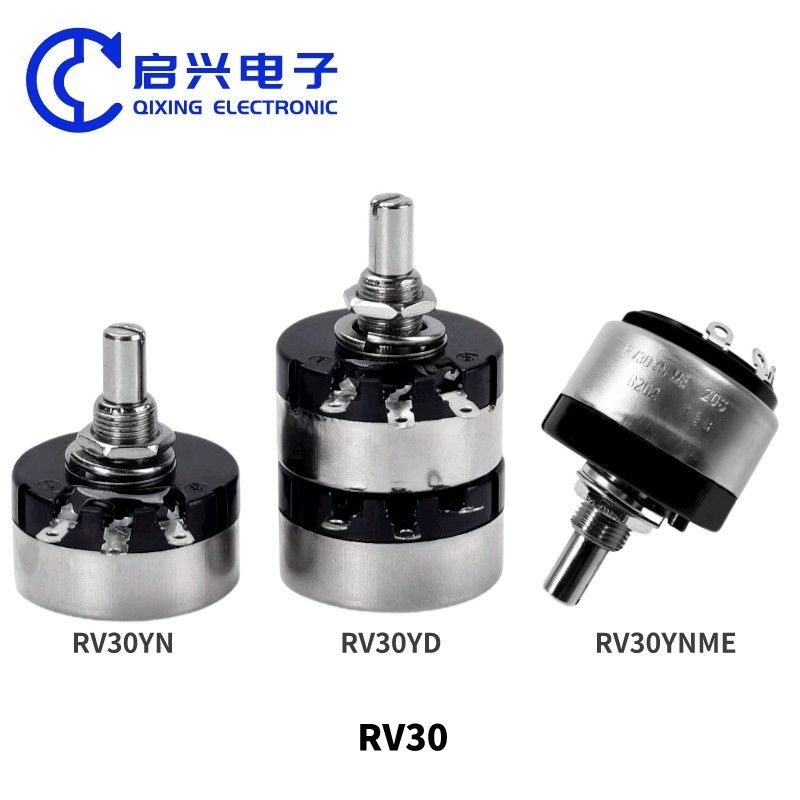

Dimensiones de la serie RV30

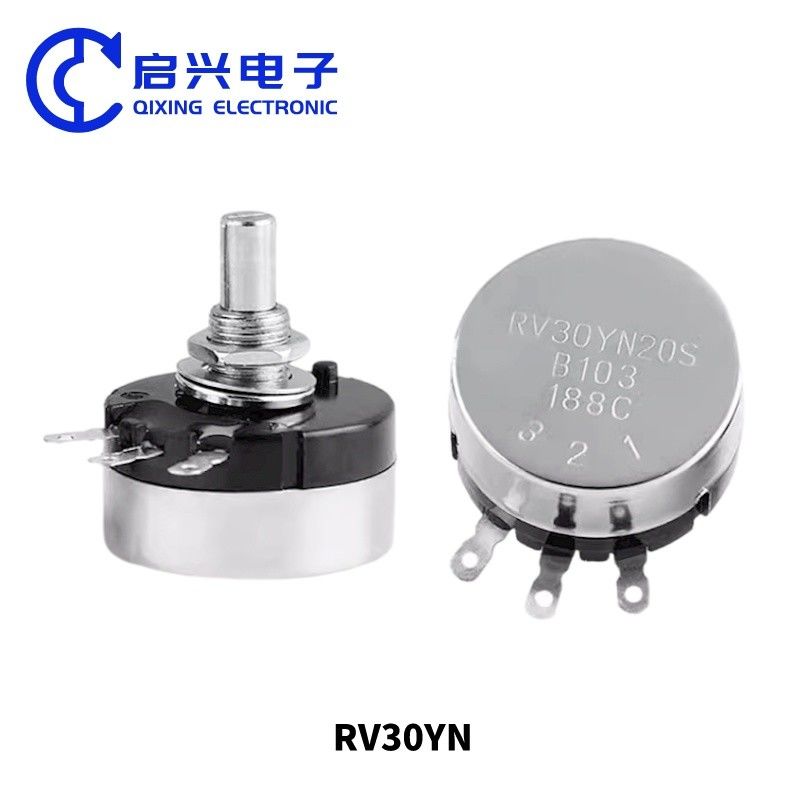

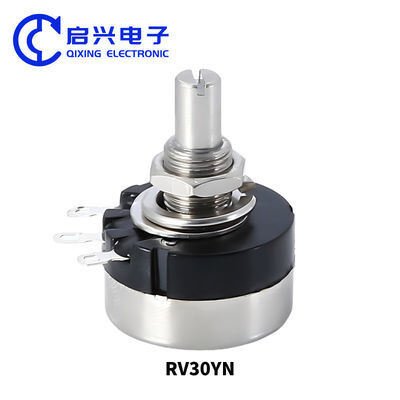

RV30YN

▶ Panel de montaje, unidad única, eje único, ángulo recto terminales de oreja

▶ RV30YNHT Modelos de sello de panel de alto par o RV30YS disponibles como pedido especial.

RV30YL

▶ Panel montado, unidad única, eje único con bloqueo de eje

▶ Los extremos del oído con ángulo recto

RV30YNSE y RV30YNSF

▶ Panel montado, unidad única con interruptor, eje único

▶ Terminals de la tapa del oído en ángulo derecho, terminales de la tapa de la salida trasera para el interruptor SPST 1A o 3A

RV30YNME y RV30YNMF

▶ Panel montado, unidad única con interruptor, eje único

▶ Terminals de la tapa del oído en ángulo derecho, terminales de la tapa de la salida trasera para el interruptor SPDT 1A o 3A

RV30YG

▶ Panel montado, unidad de tándem de banda, eje único

▶ En cada unidad hay terminales de la llave del oído en ángulo recto

RV30YGL

▶ Panel montado, unidad de tandem de banda, eje único con bloqueo del eje ▶ Terminos de oreja de ángulo recto en cada unidad

Las medidas previstas en el presente Reglamento se aplicarán en el caso de los vehículos de transporte de mercancías de las categorías A y B.

▶ Panel montado, unidad de tandem con interruptor, eje único

▶ En cada unidad hay terminales de la llave del oído en ángulo recto

▶ Terminos de las llaves traseras de salida para el interruptor 1A o 3A SPST o SPDT

RV30YT

▶ Panel montado, unidad triple, eje único

▶ En cada unidad hay terminales de la llave del oído en ángulo recto

RV30YD

▶ Panel de montaje, unidad doble, doble eje concéntrico

▶ En cada unidad hay terminales de la llave del oído en ángulo recto

Área de aplicación:

El potencialómetro de película de carbono de bobina única RV30YN20S se utiliza principalmente en instrumentos, equipos mecánicos de precisión, equipos de soldadura, equipos de audio, equipos de automatización, comunicaciones,instalaciones médicas, convertidores de frecuencia, consolas de juegos, fuentes de alimentación UPS, etc.
