nombre del producto

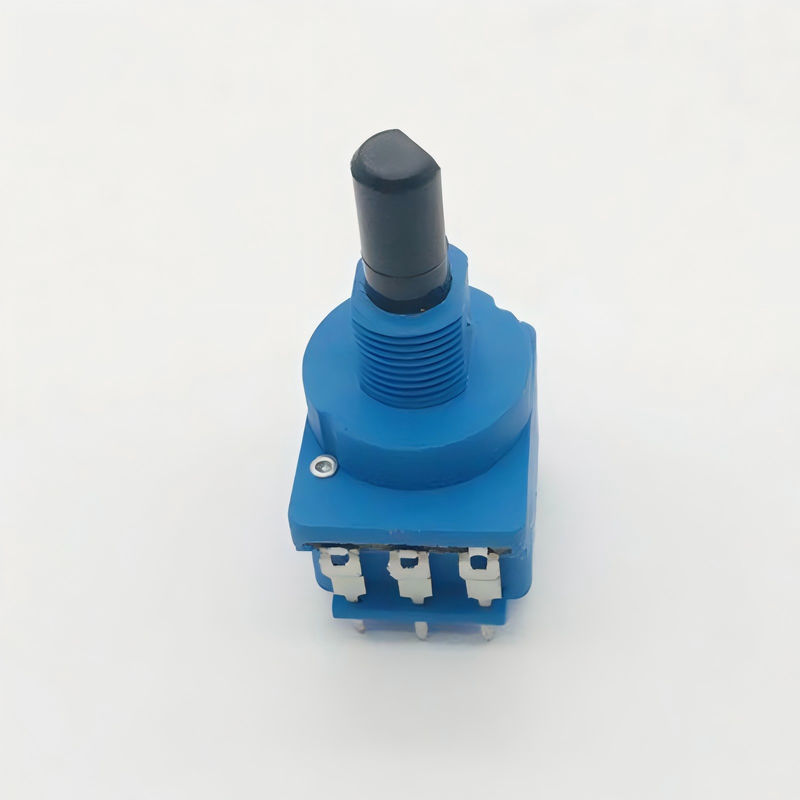

WH116AK R16P2S Terminal Vertical Montaje en PCB Atenuador Potenciómetro Giratorio Con Interruptor Pulsador de Alta Corriente de 10A
Propiedades Eléctricas
- Rango de Temperatura de Operación: Amplio rango, por ejemplo, (-20°C) a (100°C), asegurando la operación bajo diversas condiciones ambientales.
- Clasificación del Interruptor: AC 250V 10A, capaz de manejar altas corrientes y voltajes de carga.
- Resistencia de Contacto del Interruptor: Menos de 50mΩ, asegurando un buen contacto del interruptor y una menor pérdida de energía.
- Potencia Nominal: 0.2W, adecuada para la mayoría de las aplicaciones de baja potencia.
- Voltaje Nominal: 250V, asegurando una operación estable bajo el voltaje nominal.
- Resistencia de Aislamiento: Más de 100MΩ a DC500V, proporcionando un excelente aislamiento eléctrico.
- Rigidez Dieléctrica: AC1500V, 1 minuto (entre la placa de carbono y el contacto) y AC750V, 1 minuto (entre contactos abiertos), asegurando la seguridad eléctrica bajo condiciones de alto voltaje.
Características del Producto
El potenciómetro de película de carbono giratorio WH116AK, adornado con distinguidas certificaciones de VDE y NEMKO CB, presenta una forma de contacto de interruptor Unipolar Doble Tiro (SPDT), cumpliendo con la rigurosa norma 1058-1/EN61058-1 (VDE0630). Esta norma garantiza una fiabilidad inigualable, una vida útil prolongada y capacidades de conmutación robustas, atendiendo a aplicaciones exigentes.Elaborada con precisión, la estructura principal utiliza plásticos de ingeniería reforzados con fibra de vidrio ignífugos, ofreciendo mayor seguridad y durabilidad. El componente del interruptor cuenta con contactos especiales de aleación de plata, reconocidos por su conductividad superior y resistencia al desgaste, asegurando una operación suave y confiable a lo largo del tiempo.
El diseño del terminal adopta una configuración de salida de soldadura, simplificando la instalación y mejorando la fiabilidad de la conexión. Versátil en su naturaleza, este potenciómetro encuentra aplicaciones generalizadas en diversas industrias, incluyendo electrodomésticos, instrumentos electrónicos, dispositivos de atenuación, equipos médicos y más, donde la precisión y la durabilidad son primordiales.
En resumen, el potenciómetro de película de carbono giratorio WH116AK, con su cumplimiento de rigurosas normas, materiales de primera calidad y diseño versátil, es un testimonio de la innovación y la fiabilidad en componentes electrónicos.
Tamaño del producto
Parámetros de especificación
Característica Eléctrica
| número de serie |
| proyecto |
característica |
1.1 |
| Voltaje de Soporte |
1KΩ a 2MΩ |
1.2 |
| Tolerancia de Resistencia Total |
±10%, ±20% |
1.3 |
| Característica de Resistencia al Cambio de Temperatura |
20°C~75°C: R/R ≤ ±5%, |
-25°C~20°C: R/R ≤ ±4.5%
1.4 |
| Taper de Resistencia |
A, B |
1.5 |
| Resistencia Residual |
R>250KΩ 0.1% máx. de la resistencia total |
250KΩ>R>10KΩ 20Ω
10KΩ>R 10Ω máx
1.6 |
| Potencia Nominal del Interruptor |
AC 250V 10A |
1.7 |
| Voltaje Máximo de Operación |
AC 250V |
1.8 |
| Ruido de Rotación |
Menos de 100mV |
1.9 |
| Resistencia de Aislamiento |
Más de 100MΩ a DC250V |
1.1 |
| Voltaje de Soporte |
Por 1 minuto a: DC500V |
1.11 |
| Resistencia de Contacto del Interruptor |
/ |
1.11 |
| Resistencia de Contacto del Interruptor |
Menos de 100mΩ |
1.12 |
| Potencia Nominal del Interruptor |
AC 250V 10A |
Características Mecánicas |
| 2.1 |
| Ángulo de Rotación |
300°±5° |
2.2 |
| Torque de Rotación |
20~200gf.cm |
2.3 |
| Fuerza de Tracción-Empuje |
6Kgf.cm |
2.4 |
| Torque de Tope de Rotación |
5kgf.cm |
2.5 |
| Resistencia al Calor de Soldadura |
260±5°C y menos de 3 segundos |
2.6 |
| Posición de Clic |
32 detent 16 detent |
2.7 |
| Acción del Interruptor |
80~250gf.cm |
Durabilidad |
| 3.1 |
| Temperatura de Operación |
-10°C~70°C |
3.2 |
| Vida de Rotación |
15,000 Ciclos |
Área de aplicación |
Debido a su excelente rendimiento y estabilidad, el potenciómetro de película de carbono giratorio WH116AK se aplica ampliamente en electrónica de consumo (como dispositivos de audio, controles remotos, etc.), electrónica automotriz (por ejemplo, controles de elevalunas, ajustes de audio) y controles industriales (como equipos de automatización, controles de robots).
