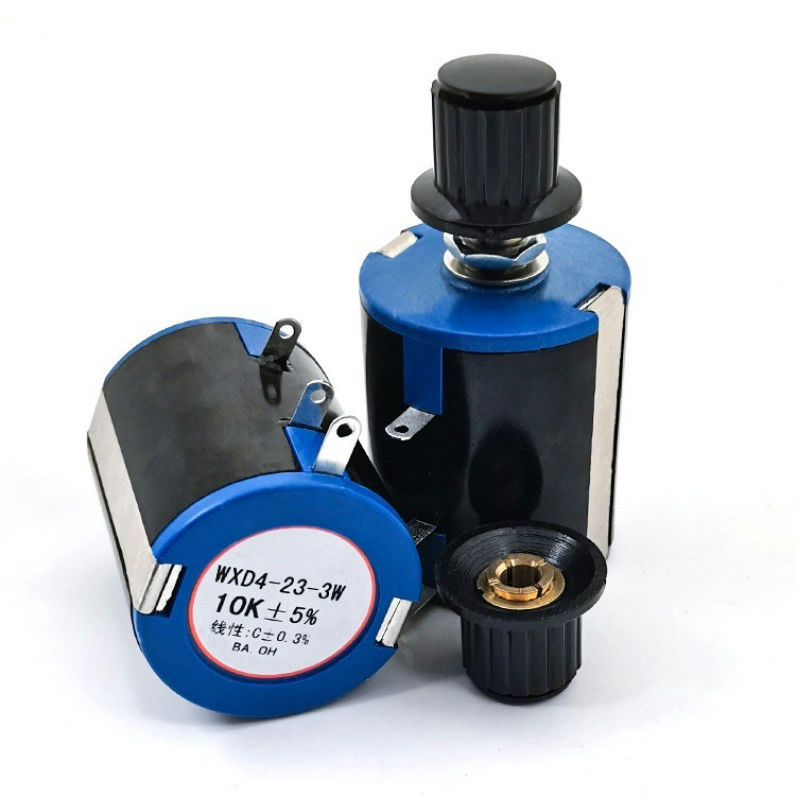

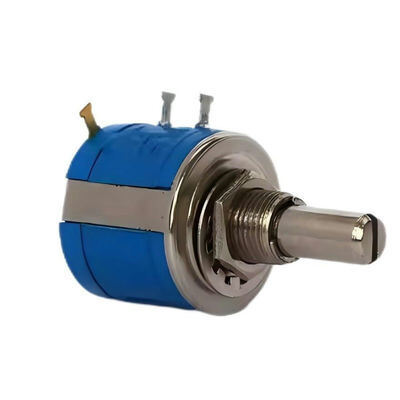

Potenciómetro bobinado de grado industrial BONENS 3W WXD4 23 vueltas múltiples B100K

nombre del producto

WXD4-23 100ohm Multivuelta 3W bobinado 101 potenciómetro b100k 3W 1K 2K2 3K3 4K7 5K6 10K 15K 22K 47K

Valor de resistencia puntual: 100 Ω 220 Ω 330 Ω 470 Ω 560 Ω 680 Ω 1K 1K5 2K2 3.3K 4.7K 5.6K 6.8K 10K 100K 22K 33K 47K 15K

descripción del producto:

Modelo: wxd4-23-3w
Atributo: potenciómetro de precisión multivuelta
Embalaje: 1 caja/5 piezas

1, Condiciones ambientales de uso:

Temperatura ambiental: -50~+100 ℃;

Temperatura relativa: 98% a una temperatura de +40 ℃;

Presión atmosférica: 107~47kPa;

Vibración: La frecuencia de vibración es de 10-500Hz, con una aceleración de 98m/s2;

Colisión: La frecuencia es de 40-80 veces/minuto, la aceleración es de 147m/s2;

Centrífuga: aceleración de 98m/s2.

2, Tipo, parámetros principales y dimensiones

1. Los tipos y dimensiones externas de los potenciómetros se muestran en la Figura 1 y la Tabla 1.

Dimensiones externas y dimensiones de instalación

.

2. La potencia nominal del potenciómetro es de 3W, y el alto voltaje de trabajo es de 200V (valor efectivo de CC o CA).
3. El rango de resistencia total nominal del potenciómetro es de 82 ω~ 100k ω, La serie de resistencias se muestra en la Tabla 2 (es decir, la serie e12). El error de resistencia total es ± 2%, ± 5% y ± 10%.
La precisión lineal de los potenciómetros se divide en ± 0.2%, ± 0.3%, ± 0.5% y ± 1%.
5. El modelo, el código de variedad y el ejemplo de llenado del contrato para el potenciómetro: wxd4-23-3-10k ω ± 5% - c ± 0.3-25zs-3-4 GB/T15880-95 En el ejemplo, se proporcionan el modelo y el código de variedad, la potencia nominal, la resistencia nominal y el error, la precisión lineal, la longitud del eje, el tipo de extremo del eje, el nivel de resistencia al desgaste y el código de esta norma.

Características del producto

1. Resistencia eléctrica: soporta 750V (valor efectivo de CA de 50Hz) durante 1 minuto sin avería ni fenómeno de "flying fox";
2. Resistencia de aislamiento: Antes de la humedad, ≥ 200m ω, Después de la marea ≥ 20m ω;
3. Par de rotación: 50~500gf.cm, con una relación de par de 1:3;
4. Nivel de resistencia al desgaste: Nivel 3 para 10000 ciclos, Nivel 4 para 5000 ciclos;
5. Calor de marea constante: Después de 96 horas a 40 ± 2 ℃ y humedad relativa de 93 ± 3% δ R/r no excede ± 1%;
6. Carga eléctrica: Después de 48 horas de carga de potencia nominal δ R/r no excede el 1%.

Tamaño del producto

Parámetros de especificación:

área de aplicación

El WXD4-23-3W 10K Voltímetro deslizante de potencia de bobinado múltiple europeo es adecuado para telecomunicaciones, equipos eléctricos, instrumentos electrónicos y equipos, para el ajuste preciso de voltaje y corriente de CC o de baja frecuencia. Las características de estabilidad
