Resistencia de brida de RF de alta potencia 1200W Composición cerámica Amplia temperatura de operación

Name: Resistencia de brida de RF de alta potencia 1200W Composición cerámica Amplia temperatura de operación
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: El RIG
Price: 2.25 USD
Availability: InStock

Key Attributes

Nombre de la marca:BONENS

Model Number:El RIG

Place of Origin:Sichuan, China

Minimum Order Quantity:100

Product Summary

Descripción del producto Resistencia de RF de alta potencia de 100W 150W 200W 250W 400W 800W 1000W 500W con terminales de 10ohm 50ohm, imagen Resistencia de RF de alta potencia de 100W 150W 200W 250W 400W 800W 1000W 500W con terminales de 10ohm 50ohm, dibujo Todas las resistencias de brida de RF se ...

Detalles del producto

Resaltar:

1200W de alta potencia

Composición cerámica

Gama de temperaturas ancha

Specification: 800w ~ 1200w

Packaging Type: En caja

Package / Case: Bolsa de plástico

Description: Terminales Resistencia rf de 10 ohmios y 50 ohmios

Resistance: 1 ~500Ω, 1 ~500Ω

Resistance Tolerance: ± 5%

Item Name: RIG Resistencias de alta potencia Resistencia RF 1000 vatios 50 ohmios 100 ohmios

Technology: Composición cerámica

Package Type: Tipo de paquete

Temperature Coefficient: ±300*10-6/°C

Operating Temperature: -55°C~+165°C

Power (Watts): 1W-1200W

Rated Power: 1~1200W

Rated Power: 800W-1200W

Resistance: 10 ohmios, 50 ohmios

Material: Composición cerámica

Type: Resistencia de brida RF

Descripción de producto

Especificaciones y Características Detalladas

Resistencia de brida de RF de alta potencia 1200W Composición cerámica Amplia temperatura de operación

Descripción del producto

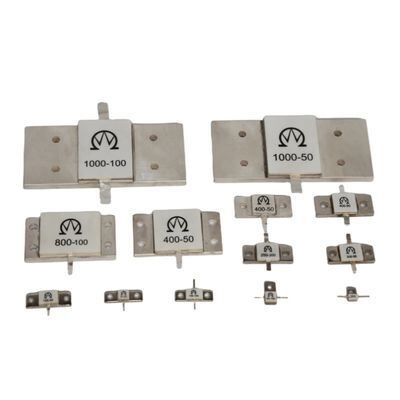

Resistencia de RF de alta potencia de 100W 150W 200W 250W 400W 800W 1000W 500W con terminales de 10ohm 50ohm, imagen

Resistencia de RF de alta potencia de 100W 150W 200W 250W 400W 800W 1000W 500W con terminales de 10ohm 50ohm, dibujo

Todas las resistencias de brida de RF se pueden hacer con un terminal o dos terminales

Dibujo de resistencia de un terminal de 100W

Dibujo de resistencia de RF de dos terminales de 150W

Dibujo de resistencia de RF de dos terminales de 250W 10ohm 50ohm

400W Dibujo de resistencia de dos terminales de 10ohm 50ohm

Dibujo de resistencia de un terminal de 500W 10ohm 50ohm

Dibujo de resistencia de un terminal de 600w 10ohm 50ohm

Dibujo de resistencia de dos terminales de 800W 10ohm 50ohm

Dibujo de resistencia de un terminal de 1000W 10ohm 50ohm

Especificación

Parámetros de resistencia de RF de alta potencia de 100W 150W 200W 250W 400W 800W 1000W 500W con terminales de 10ohm 50ohm

Características eléctricas
Rango de resistencia nominal	1 ~500Ω
Rango de resistencia nominal	±5%
Rango de frecuencia	0~2GHz
Coeficiente de onda estacionaria	1.2~1.3
Resistencia de aislamiento	≥ 1GΩ
Tensión de prueba	500V/1 mm (espesor del sustrato)
Características ambientales
Potencia nominal	1~1200W (70°C)
Rango de temperatura	-55°C~+165°C
TCR	±300×10-6/°C
Choque térmico (-55°C/+125°C, 3 veces)	ΔR≤±5%R
A prueba de humedad (GJB306A-96-Método106)	ΔR≤±5%R
Vibración (10-500HZ, 0.75mm, 6h)	ΔR≤±3%R, sin daños mecánicos
Prueba a baja temperatura (-55°C, 24h)	ΔR≤±5%R
Vida útil bajo carga (96)	ΔR≤±5%
Colisión	ΔR≤±3%R
Características físicas
Resistencia del terminal (10N, 5S)	Sin aflojamiento ni caída
Soldabilidad (240°C, 3s)	Área de cobertura de la capa de estaño del 95%
