100W 50 Ohm Flange Resistor 5 Por ciento Tolerancia de alta potencia aplicaciones de RF
100W 50 Ohm Flange Resistor 5 Por ciento Tolerancia de alta potencia aplicaciones de RF
Key Attributes
Nombre de la marca:BONENS
Model Number:aparejo
Place of Origin:Sichuan, China
Minimum Order Quantity:100
Product Summary
Resistencia de brida de 100 W (1-500 Ω, tolerancia de ±5 %) con rango de frecuencia de 0-2 GHz, 1,2-1,3 SWR y temperatura de funcionamiento de -55 ℃ a +165 ℃. Certificado RoHS, TUV, ISO9001. Opciones de terminal personalizadas disponibles.
Detalles del producto
Resaltar:
100 W 50 Ohm
,Tolerancia del 5 por ciento
,RF de alta potencia
Resistance Range:
1Ω-500Ω
Resistance Tolerance:
± 5%
Frequency Range:
0 ~ 2 GHz
Standing Wave Ratio:
1.2-1.3
Temperature Coefficient:
±300*10-6/℃
Operating Temperature:
-55°C~+165°C
Withstand Voltage:
500V/1mm
Size:
20*6*2,7
Insulation Resistance:
≥ 1GΩ
Rated Power:
1~1200W (70°C)
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, sin daños mecánicos
Terminal Strength:
10N,5S
Solderability:
240℃,3s
Rated Power:
100W
Resistance:
50 ohmios, 100 ohmios
Resistance Range:
1 a 500 ohmios
Tolerance:
±5%
Frequency:
0-2GHz
Descripción de producto
Especificaciones y Características Detalladas
Resistencia de brida de 100 W 50 ohm 100 ohm
Resumen del producto
Resistencias de brida RF de alta potencia diseñadas para aplicaciones industriales y de telecomunicaciones exigentes.

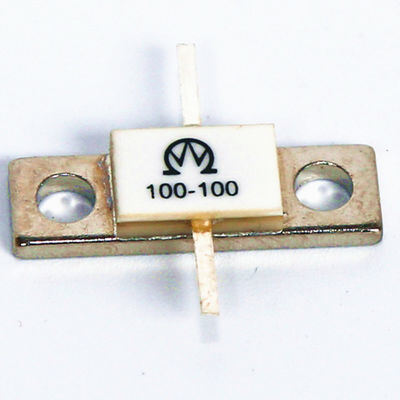

Imágenes del producto
Rango de potencia y configuraciones
Disponible en potencias de 100W a 1000W con valores de resistencia de 10 ohm a 50 ohm.Todas las resistencias de brida de RF se pueden configurar con terminales simples o dobles para satisfacer diversos requisitos de aplicación.
Dibujos técnicos
Especificaciones técnicas
Características eléctricas
| Rango de resistencia nominal | 1 ~ 500Ω |
| Tolerancia a la resistencia | ± 5 por ciento |
| Rango de frecuencia | 0 ~ 2 GHz |
| Proporción de onda de pie | 1.2 ~ 1.3 |
| Resistencia al aislamiento | ≥ 1GΩ |
| Resiste el voltaje | 500 V/1 mm (espesor del sustrato) |
Características del medio ambiente
| Potencia nominal | 1 ~ 1200W (70°C) |
| Rango de temperatura de funcionamiento | -55 °C ~ +165 °C |
| TCR (coeficiente de resistencia a la temperatura) | ± 300 × 10−6/°C |
| Choque de temperatura (-55°C/+125°C, 3 veces) | ΔR ≤ ± 5%R |
| Probabilidad de humedad (GJB306A-96-Método 106) | ΔR ≤ ± 5%R |
| Vibración (10-500 Hz, 0,75 mm, 6 horas) | ΔR ≤ ± 3%R, sin daños mecánicos |
| Prueba a baja temperatura (-55°C, 24 horas) | ΔR ≤ ± 5%R |
| Duración de la carga (96 horas) | ΔR ≤ ± 5% |
| Resistencia a las colisiones | ΔR ≤ ± 3%R |
Características físicas
| Resistencia terminal (10N, 5S) | No se suelte y caiga. |
| Soldurabilidad (240°C, 3 segundos) | Superficie de cobertura de la capa de estaño del 95% |
Embalaje y entrega
Información de contacto
Persona de contacto:¿ Qué pasa?
WhatsApp: ¿Qué quieres decir?No incluidos en la lista.
Skype: ¿ Qué está pasando?Gina.zhou12. ¿ Qué quieres decir?
El correo electrónico:¿Qué es eso?
