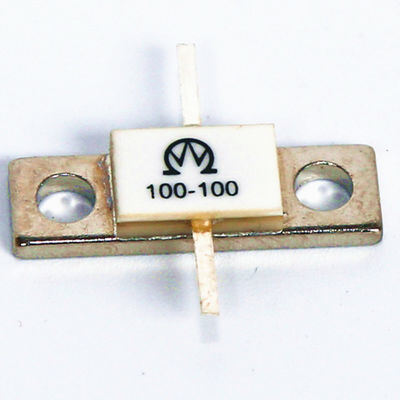

1000W 0.1 Ohm Composición cerámica Resistor de brida RF de alta potencia
1000W 0.1 Ohm Composición cerámica Resistor de brida RF de alta potencia
Key Attributes
Nombre de la marca:BONENS
Model Number:RIG41
Place of Origin:Sichuan, China
Minimum Order Quantity:100
Product Summary
Resistencia de brida cerámica de 1000W (0,1Ω-100kΩ) con tolerancia de ±10%. Presenta un tamaño compacto, alta capacidad de potencia, rendimiento estable y amplia temperatura de funcionamiento (-55 ℃ ~ +165 ℃). Ideal para circuitos de RF, transmisores y equipos de comunicación. Opciones de montaje personalizadas disponibles.
Detalles del producto
Resaltar:
1000W 0
,1 ohmios
,Composición cerámica
Resistance:
100-100kΩ
Resistance Tolerance:
± 10%
Mounting Holes:
2, 4
Leading Wires:
Single/Double
Technology:
Composición cerámica
Package Type:
Montaje en superficie
Composition:
Cerámico
Operating Temperature:
-55°C~+165°C
Frequency Range:
0 ~ 2 GHz
Standing Wave Ratio:
1.2~1.3
Insulation Resistance:
≥ 1GΩ
Withstand Voltage:
500V/1mm
Terminal Strength:
10N,5S
Solderability:
240℃,3s
Rated Power:
20W-1000W (70°C)
Rated Power:
1000W
Resistance:
0.1 Ohm
Material:
Composición cerámica
Feature:
Excelentes características de alta frecuencia
Descripción de producto
Especificaciones y Características Detalladas
Resistencia de brida RIG de alta potencia 1000W 0.1 Ohm
Resistencia de brida de grado profesional diseñada para aplicaciones de alta potencia con excelentes características de alta frecuencia y un rendimiento estable.
Características y aplicaciones del producto
- Tamaño compacto con gran capacidad de potencia
- Excelentes características de alta frecuencia
- Rendimiento estable y fácil instalación
- Ideal para divisores de potencia, resistencia de aislamiento y resistencia de carga terminal en circuitos de alta frecuencia
- Las aplicaciones incluyen acopladores de cavidad, combinadores, duplexadores, transmisores de TV/FM, generadores de señal, antenas de estación base, sistemas 3G y antenas inteligentes
- Ampliamente utilizado en la aviación, aeroespacial, sistemas de radar, estaciones de radio, radiodifusión y equipos de comunicación
Características eléctricas
| Rango de resistencia nominal | 1Ω a 500Ω |
| Resistencia Tolerancia | ± 5 por ciento |
| Rango de frecuencia | 0 ~ 2 GHz |
| Proporción de onda de pie | 1.2~1.3 |
| Resistencia al aislamiento | ≥ 1GΩ |
| Resiste el voltaje | 500 V/1 mm (espesor del sustrato) |
Características físicas
| Resistencia terminal (10N, 5S) | No se suelte y caiga. |
| Soldurabilidad (240°C, 3 segundos) | Superficie de cobertura de la capa de estaño del 95% |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Potencia nominal | 20W-1000W (70°C) |
| Rango de temperatura | -55°C~+165°C |
| El TCR | Se aplicarán las siguientes medidas: |
| Choque de temperatura (-55°C/+125°C, 3 veces) | ΔR ≤ ± 5%R |
| Probabilidad de humedad (GJB306A-96-Método 106) | ΔR ≤ ± 5%R |
| Vibración (10-500 Hz, 0,75 mm, 6 horas) | ΔR≤±3%R, sin daños mecánicos |
| Prueba a baja temperatura (-55°C, 24 horas) | ΔR ≤ ± 5%R |
| Duración de la carga (96) | ΔR ≤ ± 5% |
| Colisión | ΔR ≤ ± 3%R |
Embalaje y entrega
Servicios de embalaje profesionales, respetuosos con el medio ambiente, convenientes y eficientes para garantizar la seguridad de sus mercancías durante el tránsito.
Perfil de la empresa
Sichuan Qixing Electronics Co., Ltd. se especializa en la fabricación de resistencias de alta potencia, potencialómetros de cuerda de alambre, potencialómetros de recorte, potencialómetros rotativos de carbono y piezas de precisión.Con una amplia experiencia en productos industriales civiles y de defensa, aplicamos estrictamente los sistemas de control de calidad ISO9001 e ISO2000.
Nuestros productos se utilizan ampliamente en productos de comunicación electrónica, aparatos de medición de instrumentos, equipos de televisión por cable, productos de electricistas, televisión en color, consolas, productos de video y audio,y muchas otras aplicacionesPara mantener nuestra posición de liderazgo en la industria,Hemos fortalecido nuestras capacidades de desarrollo de productos e introducido hornos de polimerización de alta temperatura líderes mundiales de los EE.UU. para establecer líneas de producción de elementos de resistencia cerámica.
QIXING emplea actualmente a 500 trabajadores, de los cuales 56 profesionales (35 con más de 10 años de experiencia en potenciales/resistores de alta potencia).Servicios de OEM, soporte posventa completo y asistencia técnica para nuevas ideas de productos.
Nuestra empresa ha hecho contribuciones significativas a la defensa nacional y el desarrollo económico al proporcionar productos de alta calidad a las unidades de defensa y industria civil.Nuestra política de calidad es "Innovación técnica, luchando por la perfección, mejorando continuamente, satisfaciendo continuamente a los clientes", y nuestro objetivo es "dejar que los clientes estén completamente satisfechos." Nuestro personal dedicado continúa creando un mañana magnífico con ingenio y diligencia.
Preguntas frecuentes
¿Quiénes somos nosotros?
Estamos basados en Sichuan, China, establecidos en 2005. Servimos el mercado interno (70.00%), Europa occidental (8.00%), América del Norte (5.00%), Asia del Sur (3.00%), Asia del Este (3.00%), América del Sur (2.00%),Europa del Sur (2.00%), Europa del Este (2.00%), Oriente Medio (2.00%), Asia del Sudeste (2.00%) y Oceanía (1.00%).
¿Cómo podemos garantizar la calidad?
Siempre proporcionar muestras de pre-producción antes de la producción en masa; siempre realizar la inspección final antes del envío.
¿Qué puedes comprar de nosotros?
Potenciómetros, resistencias, filtros EMI, botones y interruptores
¿Por qué deberías comprar de nosotros en lugar de de otros proveedores?
Fundada en 2005, nos especializamos en el desarrollo y fabricación de varios tipos de potencialómetros, filtros de ruido AC / DC y resistencias de potencia de cerámica.Somos un fabricante profesional que asegura la alta calidad, mejores servicios y precios competitivos.
¿Qué servicios podemos ofrecer?
Las condiciones de entrega aceptadas: FOB, CFR, CIF, EXW, FCA
Moneda de pago aceptada: USD, EUR, CNY
Tipo de pago aceptado: T/T, L/C, , Western Union, efectivo
Idiomas hablados: Inglés, chino
Moneda de pago aceptada: USD, EUR, CNY
Tipo de pago aceptado: T/T, L/C, , Western Union, efectivo
Idiomas hablados: Inglés, chino
