Resistencia Variable Cerámica 100R 25W 1 a 10K Ohm Tolerancia ±10 Por Ciento

Key Attributes

Nombre de la marca:BONENS

Model Number:BC1

Place of Origin:Sichuan, China

Minimum Order Quantity:100

Product Summary

Resistencia Variable Cerámica de Alta Potencia 100Ω Reóstato de 25W La resistencia bobinada BC-1 presenta una alta capacidad de resolución con un amplio rango de resistencia. Ofrece excelentes características de resistencia al calor, a la humedad y al desgaste. Adecuada para el ajuste de voltaje y ...

Detalles del producto

Resaltar:

Clasificación 100R 25W

Resolución alta

Rango de 1 a 10 K ohmios

Resistance: 1 a 10 KΩ

Resistance Tolerance: ± 10%

Composition: Cerámico

Operating Temperature: -55°C~+165°C

Number Of Resistors: 1

Size: 106*48*120 mm

Extreme Voltage: 1000V

Insulation Voltage: 2500V

Temperature Rise: ≤300k (25-100W), ≤350k (≥150W)

Sliding Itinerary: 280 ± 5 ° (25-50W), 300 ± 5 ° (≥100W)

Linear Deviation: ≤ ± 10%

Rotation Cycles: 5000 semanas

Insulation Resistance: ≥100mΩ (500VDC)

Maximum Heating: 350℃

Head Itinerary: 300° ± 10°

Nominal Resistance Range: 1 a 10K ohmios

Rated Power: 25W

Resistance: 100R

Type: Reóstato bobinado de cerámica

Descripción de producto

Especificaciones y Características Detalladas

Resistencia Variable Cerámica de Alta Potencia 100Ω Reóstato de 25W

La resistencia bobinada BC-1 presenta una alta capacidad de resolución con un amplio rango de resistencia. Ofrece excelentes características de resistencia al calor, a la humedad y al desgaste. Adecuada para el ajuste de voltaje y corriente en equipos de potencia y circuitos que no excedan los 380V AC o 220V DC.

Especificaciones Técnicas

Voltaje máximo de trabajo: 1000V (voltaje de aislamiento 2500V)
Aumento de temperatura: modelos de 25-100W ≤300K; modelos ≥150W ≤350K
Recorrido deslizante: modelos de 25-50W: 280±5°; modelos ≥100W: 300±5°
Desviación lineal: No mayor a ±10% en todo el recorrido
Rotación del eje de control: 5.000 ciclos dentro de un recorrido de no menos del 90%
Prueba de alta temperatura: 40°C durante 6 semanas (6 días), resistencia de aislamiento inferior a 1.5MΩ

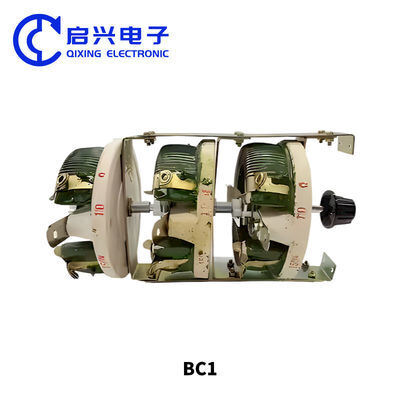

La serie BC1 de variantes de disco de porcelana con alambre deslizante de brazo rotor está diseñada para el ajuste de voltaje y corriente en equipos eléctricos industriales de hasta 500 voltios. La resistencia utiliza un esqueleto cerámico redondo con alambre de constantán o nicromo como material resistivo, recubierto con esmalte de alta temperatura excepto en la superficie de contacto deslizante. Cuenta con una carcasa metálica protectora con operación de volante.

Características de Rendimiento

Características Eléctricas		Características Ambientales
Rango de resistencia estándar	1Ω~5KΩ	Rango de temperatura	-55℃~350℃
Tolerancia de resistencia	±10%	Vibración	10~200Hz, 40m/S², 3h ΔR≤±3%R
Resistencia terminal	≤0.2% o 1Ω	Ciclos de temperatura	-55°C/30min, 85°C/30min ΔR500MΩ
Resistencia de aislamiento	≥100MΩ (500Vdc)	Humedad	40±2°C, HR:95%-98% 48h ΔR≤±3%R, R≥100MΩ
Temperatura máxima de calentamiento	350℃	Resistencia a la carga	R≤1KΩ: 5000 ciclos; R>1KΩ: 1000 ciclos ΔR≤±5%R
Recorrido mecánico	300°±10°	Resistencia al impacto	60-100 veces/min, 150m/s², 4000 veces

Aplicaciones

Adecuado para telecomunicaciones, transporte ferroviario, equipos eléctricos, dispositivos médicos, equipos industriales y equipos eléctricos de CA/CC de baja frecuencia que requieren regulación de voltaje/corriente o resistencia de carga ajustable.

Dimensiones del Producto

Preguntas Frecuentes

P: ¿Cómo puedo realizar un pedido?

R: Contáctenos por correo electrónico con los detalles de su pedido o realice su pedido en línea.

P: ¿Qué métodos de pago aceptan?

R: Aceptamos T/T, PayPal y Western Union después de la confirmación de la PI.

P: ¿Cuál es su procedimiento de pedido?

R: Discutimos los detalles del pedido, emitimos una PI para confirmación, requerimos el pago del depósito, comenzamos la producción (7-15 días si no está en stock), organizamos el envío después del pago del saldo.

P: ¿Cuál es su política para productos defectuosos?

R: Reemplazamos los artículos defectuosos o acreditamos su cuenta, generalmente en el próximo envío.

P: ¿Cómo garantizan la calidad del producto?

R: Realizamos inspecciones puntuales durante la producción e inspecciones de productos terminados antes del envío.
