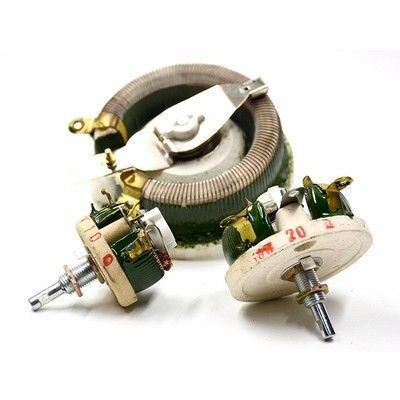

Reóstato de disco cerámico BC1 Resistencia ajustable de 100W de 1 Ohm a 10K Ohm

Key Attributes

Nombre de la marca:BONENS

Model Number:BC1

Place of Origin:Sichuan, China

Minimum Order Quantity:100

Product Summary

Reóstato de resistencia ajustable de disco cerámico BC1 de 100W La resistencia bobinada BC-1 presenta una alta capacidad de resolución con un amplio rango de resistencia. Diseñada para la durabilidad, ofrece excelentes características de resistencia al calor, a la humedad y al desgaste. Adecuada ...

Detalles del producto

Resaltar:

Reóstato de 100W

Diseño del disco cerámico

1 a 10K ohmios

Resistance Range: 1Ω~10KΩ

Resistance Tolerance: ± 10%

Power Rating: 100W

Coating Material: Cerámico

Max Voltage: 1000V

Insulation Voltage: 2500V

Temperature Rise: ≤300k (25-100W), ≤350k (≥150W)

Sliding Travel: 280 ± 5 ° (25-50W), 300 ± 5 ° (≥100W)

Linear Deviation: ≤ ± 10%

Rotation Lifespan: 5000 ciclos

Insulation Resistance: ≥100mΩ (500VDC)

Max Temperature: 350℃

Temperature Range: -55°C a 350°C

Vibration Resistance: 10 ~ 200Hz, 40m/s², 3H ΔR≤ ± 3%R

Shock Resistance: 60 ~ 100 veces/min, 150m/s², 4000 veces

Nominal Resistance Range: 1 a 10K ohmios

Rated Power: 100W

Type: Reóstato de disco cerámico

Descripción de producto

Especificaciones y Características Detalladas

Reóstato de resistencia ajustable de disco cerámico BC1 de 100W

La resistencia bobinada BC-1 presenta una alta capacidad de resolución con un amplio rango de resistencia. Diseñada para la durabilidad, ofrece excelentes características de resistencia al calor, a la humedad y al desgaste. Adecuada para el ajuste de voltaje y corriente en equipos de potencia y circuitos que no excedan los 380V AC o 220V DC.

Especificaciones Técnicas

Voltaje máximo de trabajo: 1000V con voltaje de aislamiento de 2500V
Aumento de temperatura: ≤300K para modelos de 25-100W; ≤350K para modelos de ≥150W
Recorrido del deslizador: 280±5° para modelos de 25-50W; 300±5° para modelos de ≥100W
Desviación lineal: No mayor a ±10% en todo el recorrido
Durabilidad de rotación: 5,000 ciclos con ≥90% de recorrido
Prueba de alta temperatura: 40°C durante 6 semanas con resistencia de aislamiento <1.5mΩ

Descripción del Producto

La serie BC1 de variantes de disco de porcelana de alambre deslizante de brazo rotor está diseñada para el ajuste de voltaje y corriente en equipos eléctricos industriales de hasta 500V. La resistencia utiliza un esqueleto cerámico redondo con alambre de cobre Kanthal o nicromio, recubierto con esmalte de alta temperatura. El agarre deslizante y el mecanismo de cepillo proporcionan resistencia variable. La unidad cuenta con una carcasa metálica protectora con operación de volante.

Parámetros Técnicos

Características Eléctricas	Características Ambientales
Rango de resistencia estándar: 1Ω~5KΩ	Rango de temperatura: -55℃~350℃
Tolerancia de resistencia: ±10%	Vibración: 10~200Hz, 40m/S², 3h ΔR≤±3%R
Resistencia terminal: ≤0.2% o 1Ω	Ciclos de temperatura: -55°C a 85°C
Resistencia de aislamiento: ≥100mΩ (500Vdc)	Humedad: 40±2°C, HR 95%-98%
Temperatura máxima: 350℃	Resistencia a la carga: 5,000 ciclos (R≤1KΩ)
Recorrido mecánico: 300°±10°	Resistencia al impacto: 60-100 veces/min, 150m/s²

Aplicaciones

Adecuado para telecomunicaciones, sistemas ferroviarios, equipos eléctricos, dispositivos médicos, maquinaria industrial y equipos de baja frecuencia AC/DC que requieren regulación de voltaje/corriente o resistencia de carga ajustable.

Preguntas Frecuentes

P: ¿Cómo puedo realizar un pedido?

R: Contáctenos por correo electrónico con los detalles de su pedido o realice su pedido en línea.

P: ¿Qué métodos de pago aceptan?

R: Aceptamos T/T, PayPal y Western Union después de la confirmación de la PI.

P: ¿Cuál es su procedimiento de pedido?

R: Discutimos los detalles del pedido, emitimos una PI para confirmación, solicitamos el pago (completo o depósito), comenzamos la producción (7-15 días si no está en stock), organizamos el envío después del pago del saldo.

P: ¿Cuál es su política para productos defectuosos?

R: Reemplazamos los artículos defectuosos o acreditamos su cuenta para el próximo envío.

P: ¿Cómo garantizan la calidad del producto?

R: Realizamos inspecciones puntuales durante la producción e inspecciones de productos terminados antes del envío.
